透射电子显微镜（TEM）的成像精度和分析能力，核心靠电子源与电子枪的性能。电子源是电子束的源头，提供稳定可控的电子束照射样品；电子枪是集成控制组件，二者共同决定了TEM的分辨率、信号强度和应用范围。
电子源
TEM中主流电子源分为热电子发射源和场发射源两大类，衍生的电子枪在工作原理、性能参数和适用场景上各有侧重。

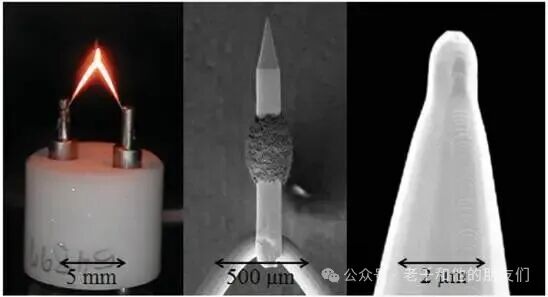

电子源的工作原理分热电子发射与场发射两类，肖特基电子源融合了二者核心特性。热电子发射源通过加热让电子获得足够能量，克服材料表面自然势垒（功函数 Φ）逸出，遵循理查德森定律（J=AT²e⁻Φ/kT），电流密度 J 与工作温度 T、功函数 Φ 直接相关。因高温易导致材料熔化或汽化，实用的热电子发射源仅采用高熔点耐火材料或低功函数材料，目前TEM 中主流的是六硼化镧（LaB₆）晶体，其功函数 2.4eV，工作温度 1700K，寿命超5000小时；传统钨丝功函数 4.5eV，寿命仅100小时，LaB₆的电流密度和稳定性明显优于钨丝。
场发射源（FEG）的工作原理不同，在超细钨针尖（半径 < 0.1μm）与阳极间加高压，形成强局部电场（E=V/r），电子通过隧穿效应逸出。按工作温度分冷场 FEG（室温工作，需 < 10⁻⁹Pa 超高真空）和肖特基 FEG（加热到 1700K，真空要求 10⁻⁶Pa），肖特基电子源经 ZrO₂表面处理，既保高亮度又提稳定性，是更实用的场发射技术。
肖特基电子源

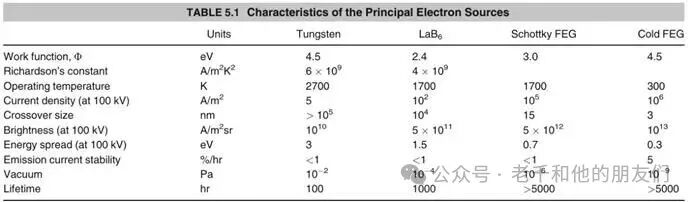

表1，可以看到钨和LaB₆的Jc、T和Φ的相对值。
灯丝寿命没有准确定义的概念，因为标准不统一——有些以总工作时间计算（如钨灯丝“100小时“），有些以发射电流衰减程度为准（如“降至初始值的50%”）。理论上说，场发射灯丝一直在发射电子。热场发射枪在实际TEM应用中更受欢迎——它在提供足够性能的同时，操作更简便，对环境要求相对宽松，维护成本更低。只有在需要绝对最佳性能的特殊应用中，冷场发射枪的优势才会明显体现出来。
电子束的性能由亮度、相干性和稳定性三大核心特性定义，直接决定 TEM 的成像质量与分析能力。亮度（β）是单位面积、单位立体角的电流密度，公式为 β=iₑ/(π²(d₀/2)²α₀²)，数值越高，小尺寸电子束中能聚集的电子越多，可为高分辨率成像和微区分析（如 AEM）提供充足信号。热电子源的亮度随加速电压线性增加，场发射源的亮度可达热电子源的数千倍，100kV 冷场 FEG 的亮度高达 10¹³A/m²sr，是已知最亮的连续辐射源之一。
相干性分时间相干性和空间相干性：时间相干性与电子束能量分散（ΔE）相关，相干长度 lc=vh/ΔE，ΔE 越小（冷场 FEG 仅 0.3eV），电子波长越均匀，越适合精细能谱分析（如 EELS）；空间相干性由电子源尺寸和发散角决定，有效源尺寸 dc=λ/(2α)，小尺寸电子源加小发散角，能提升相位对比图像质量和衍射图样尖锐度，是高分辨率 TEM（HRTEM）的关键。
稳定性上，热电子源（LaB₆/ 钨丝）电流波动小于 1%/hr，肖特基 FEG 表现相当；冷场 FEG 需通过电反馈电路维持 < 5% 的稳定性，超高真空环境是提升所有电子源稳定性的共同关键。
电子枪
电子枪作为电子源的集成控制单元，结构设计随电子源类型而异，直接影响电子束聚焦效果与操作便捷性。
热电子电子枪是三极管结构，核心组件有 LaB₆阴极（<110> 取向，增强发射）、韦氏帽圆筒（栅极）和接地阳极。韦氏帽加负偏压，与阳极一起形成静电透镜，把电子会聚到 “交叉点”。

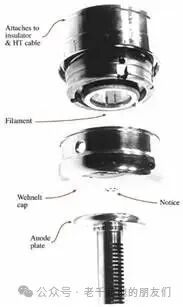

热电子枪的三个主要部分，从上到下依次为：阴极、韦纳特圆筒和阳极，图中分别显示。韦纳特圆筒螺接到阴极支架上，两者都连接到高压电缆，该电缆还包含用于加热阴极和为韦纳特圆筒提供偏压的电源。阳极位于韦纳特圆筒正下方，整个组件安装在TEM其余部分的透镜柱顶部。
这类电子枪采用自偏压设计，发射电流增加时韦氏帽偏压自动升高，操作时需在 “饱和条件”（发射电流达最大值，继续加热不再提升电流）或略低于饱和状态工作，平衡信号强度与电子源寿命。

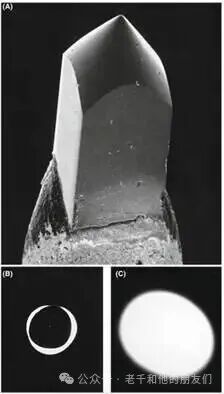

图 | (A) LaB6晶体以及当电子源处于(B)欠饱和和(C)饱和状态时的电子分布。

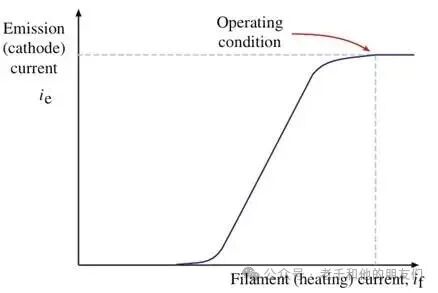

自偏压电子枪中电子源发射电流与源加热电流之间的关系。增加源电流会产生最大发射电流，称为饱和。

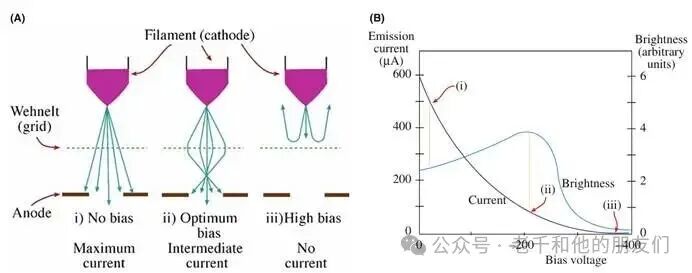

图| (A) 增加韦氏帽偏压(i–iii)对通过阳极的电子分布的影响。(B) 偏压与发射电流/电子枪亮度之间的关系。最大亮度(ii)是在中等韦氏帽偏压和中等发射电流(ii)条件下实现的。
场发射电子枪结构更简洁，由超细钨针尖阴极、第一阳极（加几 kV 提取电压）和第二阳极（加速到 100kV 以上）组成，双阳极的组合电场形成精细交叉点，部分型号加磁透镜优化电子束控制。

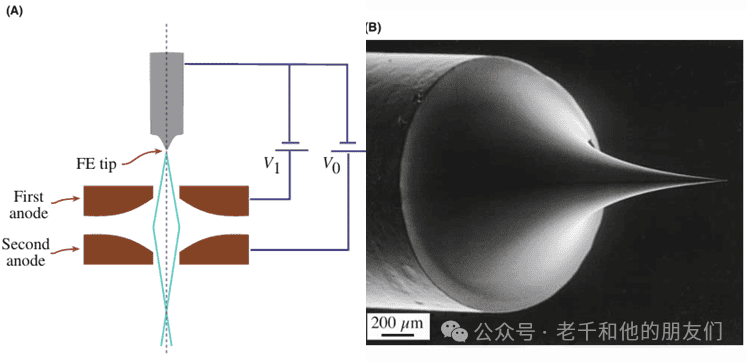

图|（A）来自场发射源的电子路径，显示了两个阳极作为静电透镜如何形成精细交叉点。有时在第二个阳极下方会增加一个额外的（电子枪）透镜。（B）场发射枪尖端，显示了极其精细的W针。
冷场 FEG 需定期通过 “闪烁” 处理（逆转电势或加热至 5000K）清除尖端污染物，肖特基 FEG 通过持续加热维持尖端清洁，无需闪烁，操作更简便。
不同电子枪的性能差异显著，选型需结合应用场景、真空条件和成本预算综合判断。LaB₆热电子枪亮度适中（10⁴A/m²sr），电流输出稳定，真空要求低（10⁻⁴Pa），是常规TEM宽束成像（放大倍数 < 50,000×）的首选，适合低预算和大面积样品观察。
肖特基 FEG 的亮度（5×10¹²A/m²sr）和相干性显著优于 LaB₆，能量分散仅 0.7eV，稳定性好且维护成本适中，适用于大多数高分辨率成像（HRTEM）和分析型 TEM（AEM）应用。
冷场 FEG 的性能达到极致，亮度 10¹³A/m²sr、能量分散 0.3eV，空间相干性最优，但依赖超高真空环境和专业操作技能，仅用于超高分辨率 EELS 分析、电子全息等特殊场景。需注意的是，场发射枪在低放大倍数下存在照明面积不足的局限，此时 LaB₆源的优势更明显。

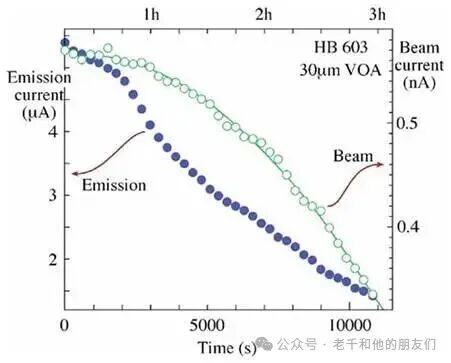

300-keV VG HB603STEM中冷场发射电子枪的发射电流和束流的时间依赖性。两个电流都是在闪烁处理针尖后测量的。
测量电子枪特性
为确保电子枪处于最佳工作状态，需对关键特性精准测量。
束流测量用样品架中的法拉第杯和皮安计，捕捉样品处纳安至皮安级的束电流；会聚角通过 CBED 图样校准，按衍射盘宽度与间距的比例计算。
会聚光束DP上的距离，通过这些距离可以测量光束会聚角α，该角度与每个衍射斑的宽度成正比。
束直径需结合初始高斯直径、球面像差和衍射效应综合计算，实验中通过强度分布的 FWHM（半高全宽）或 FWTM（十分之一高全宽）表征。

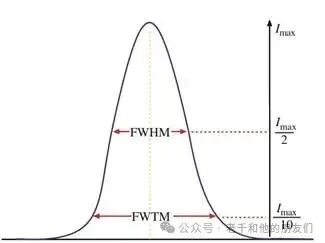

高斯强度分布的半高全宽(FWHM)和十分之一高全宽(FWTM)的定义，这种分布是排列良好的电子束的典型特征。理想情况下，撞击样品的电子束应始终近似于这种强度分布。
能量分散借助电子光谱仪测量高斯峰的 FWHM，单色器可将其降至 100meV 以下；空间相干性通过薄多孔碳膜的菲涅尔条纹数量判断，场发射源的条纹数量远多于热电子源。

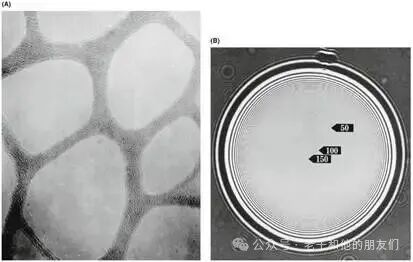

菲涅尔条纹：(A) 相干性较差的热离子源和(B) 高相干性的场发射枪。
TEM 电子源的发展，从1950年代的钨灯丝，到1970年代的 LaB₆，再到1980 年代后的场发射源，一步步升级，体现了对亮度、相干性和稳定性的不断追求。如今，LaB₆热电子枪仍是常规 TEM 的主流选择，场发射枪则随着高分辨率需求的增长和计算机控制技术的成熟，应用日益普及。操作实践中，建议尽量在最高加速电压下工作，提升电子枪亮度和样品穿透性；LaB₆电子源需缓慢加热与冷却，避免热冲击导致晶体破裂，且在略低于饱和的状态下运行以延长寿命。
总之，电子源与电子枪是 TEM 的核心组件，性能直接决定仪器的应用范围。LaB₆热电子枪平衡性能与成本，适合常规成像；肖特基 FEG 兼顾高亮度与稳定性，是高分辨率应用的优选；冷场 FEG 则满足极致性能需求。深入理解不同电子源的工作原理、电子束的关键特性及电子枪的结构设计，是实现 TEM 高效应用与精准选型的基础，也为解读不同时代的 TEM 文献提供了技术背景支撑。
