电气火灾熔珠检验解决方案

熔珠在火灾调查中起着重要的作用。在电气火灾中,无论是受火灾热作用还是短路电弧高温熔化,铜、铝导线等物证通常都会留下熔珠。除非在特殊情况下,如全部烧失,否则通常能找到这些残留的熔珠。

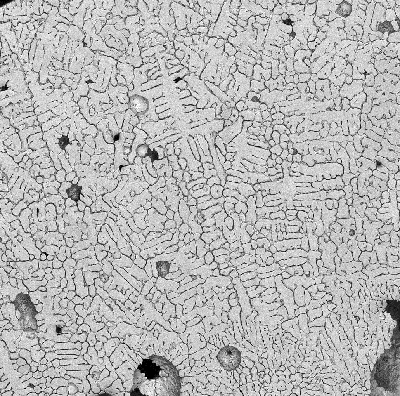

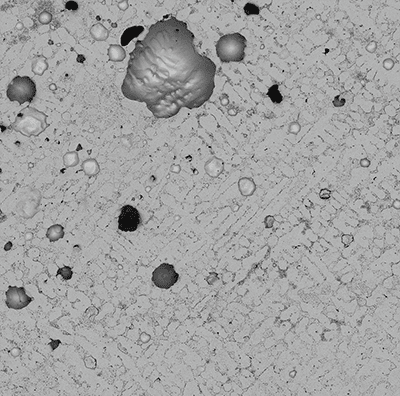

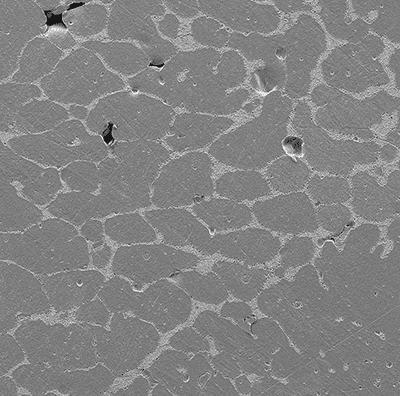

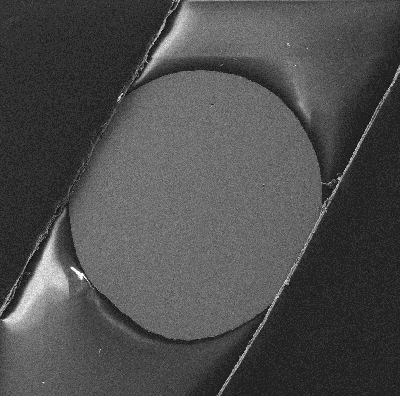

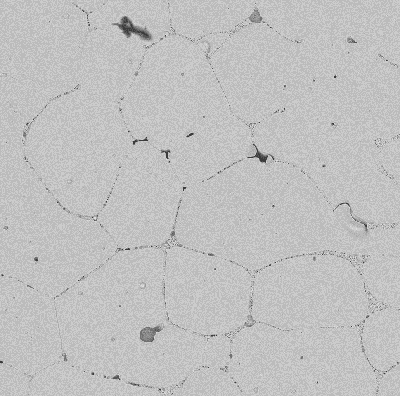

一次短路熔珠是在正常环境条件下发生短路产生的,而二次短路熔珠则是在火灾环境条件下发生短路产生的。这两种熔珠的外观上无法分辨,但是可以通过显微分析来分辨是一次短路熔珠还是二次短路熔珠。

熔珠检验参考流程

熔珠检验设备

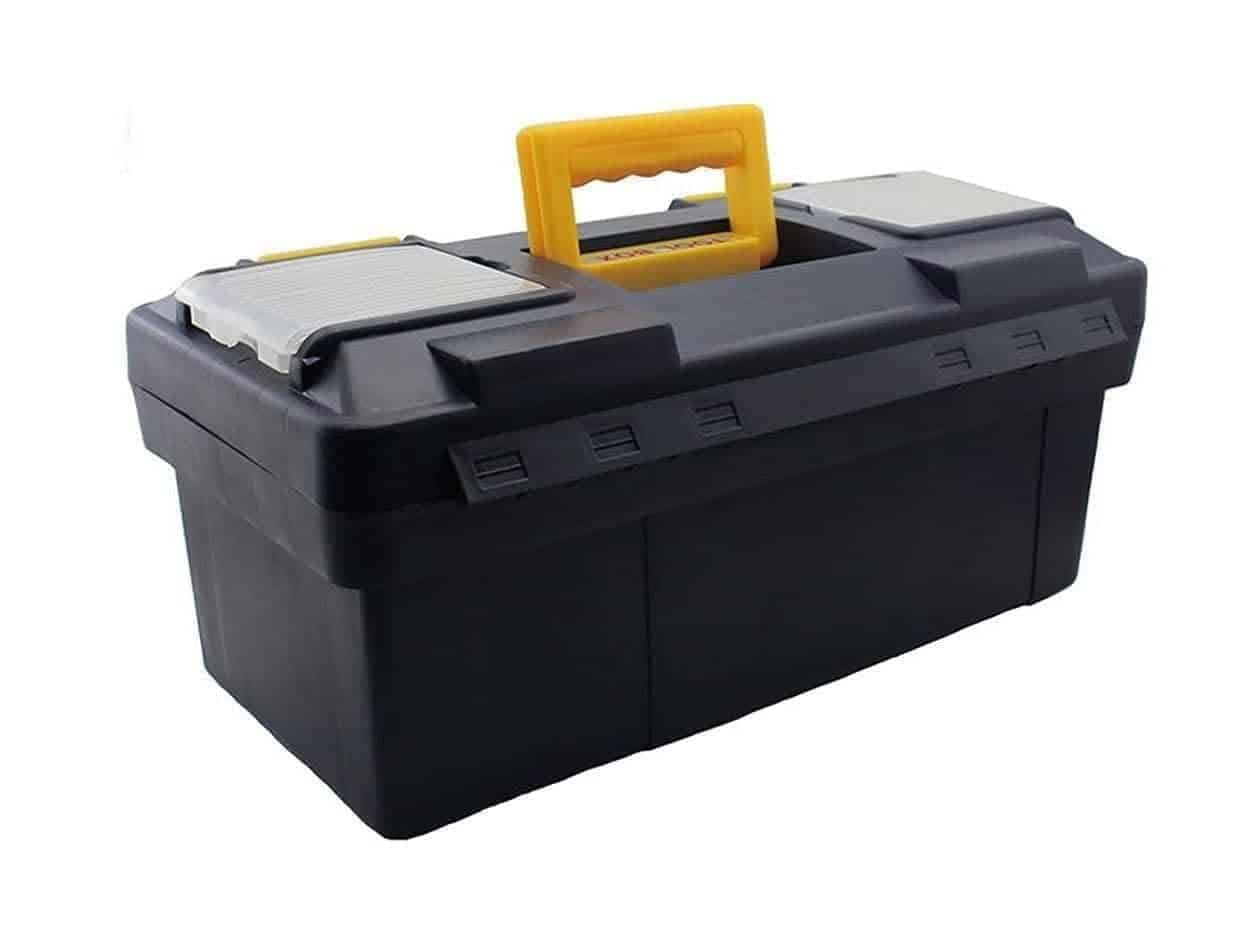

熔珠现场提取工具箱

熔珠提取工具箱包含如下器材:

常规器材:手套、口罩、靴子、头盔、记号笔、透明胶带、比例尺、标号牌(折叠式),测距仪;

提取器材:镊子、钳子、剪刀、锤子、锥子、毛刷、铲子、磁铁;

辅助器材:照明灯具;

包装器材:塑料物证袋、标签纸;




熔珠筛选系统

EMS-BEAD熔珠筛选系统由金属模块、冲洗模块、烘干模块组成,可对含磁或非磁性的固态金属、合金材料、塑料等进行高效筛选,设备结构简单,提高了鉴定物证的提取效率;

金属分选模块:

可分选物料尺寸:φ0.5mm≤物料颗粒最大尺寸≤φ15mm;筛选精度:≥98%;最大分选速度:≥10L/h

冲洗模块:

多层筛网:设备具备三层及以上筛网;筛网可快速拆卸和更换;筛网孔径:最小筛网不小于φ0.5mm、 最大筛网不大φ15mm

烘干模块:

自动旋转,滚筒式烘干;加热温度范围: 0℃~260℃;单次装料: ≥7L;单次最大烘干时间: ≤45min




熔珠前处理系统

1、熔珠前处理操作平台

耐酸碱通风柜:全钢结构,实芯理化板台面,规格:1800W*900D*2710H mm;

含通风控制系统;

内置自来水接口;

内置电源接口。

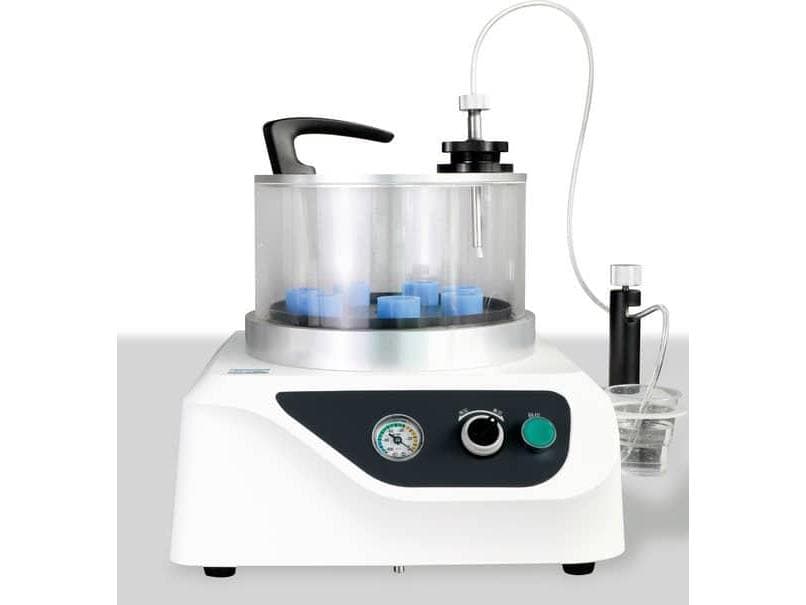

2、熔珠镶嵌模块

真空室尺寸:φ260×125mm;

托盘转速:5转/分钟。

最大真空度:-85Kpa;

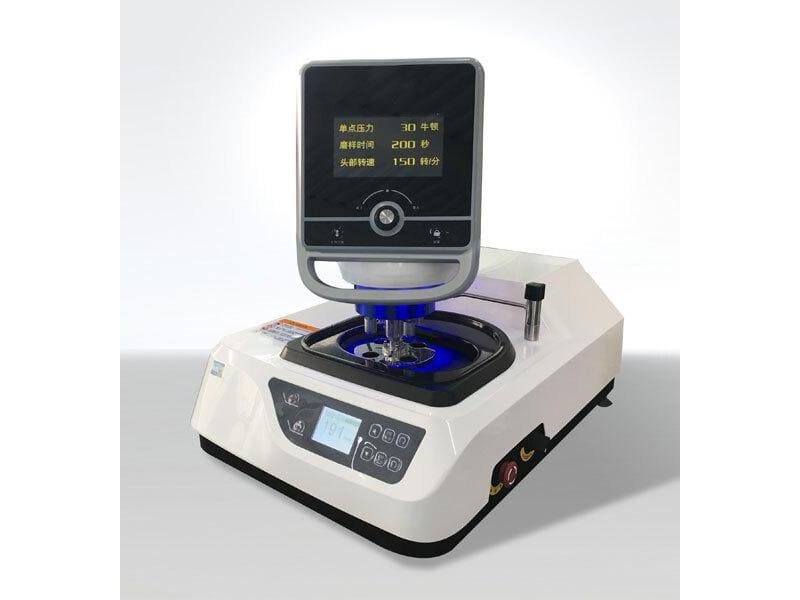

3、熔珠研磨抛光模块

磨抛盘直径:Φ250mm(标配),可定制φ203mm,φ300mm;

磨抛盘转速:50~600r/min(无级调速)150r/min  300r/min(两级定速);

磨抛盘转向:顺时针或逆时针可调;

磨抛头转速:50-150r/min(无级调速);

加荷范围:5-60牛顿;

制样数量:4个;

制样时间:0-995秒;

压缩空气压力:0.6~0.9Mpa;

4、熔珠磨面腐蚀模块

将试剂瓶中的腐蚀液按要求精确滴加至金属样品磨面,腐蚀一段时间后(一般2分钟以内),用水清洗样品,整个操作过程简单安全。

一次可处理样品量:9个(可订做)

腐蚀液流量控制:0.007~7mL/min

腐蚀液最大存储量:1000ml

5、称量模块

称量范围:500g;

精确度:0.01g。

6、清洗模块

最大容量3.2L;

超声波功率:180W;

加热功率:100W;




熔珠检测分析设备

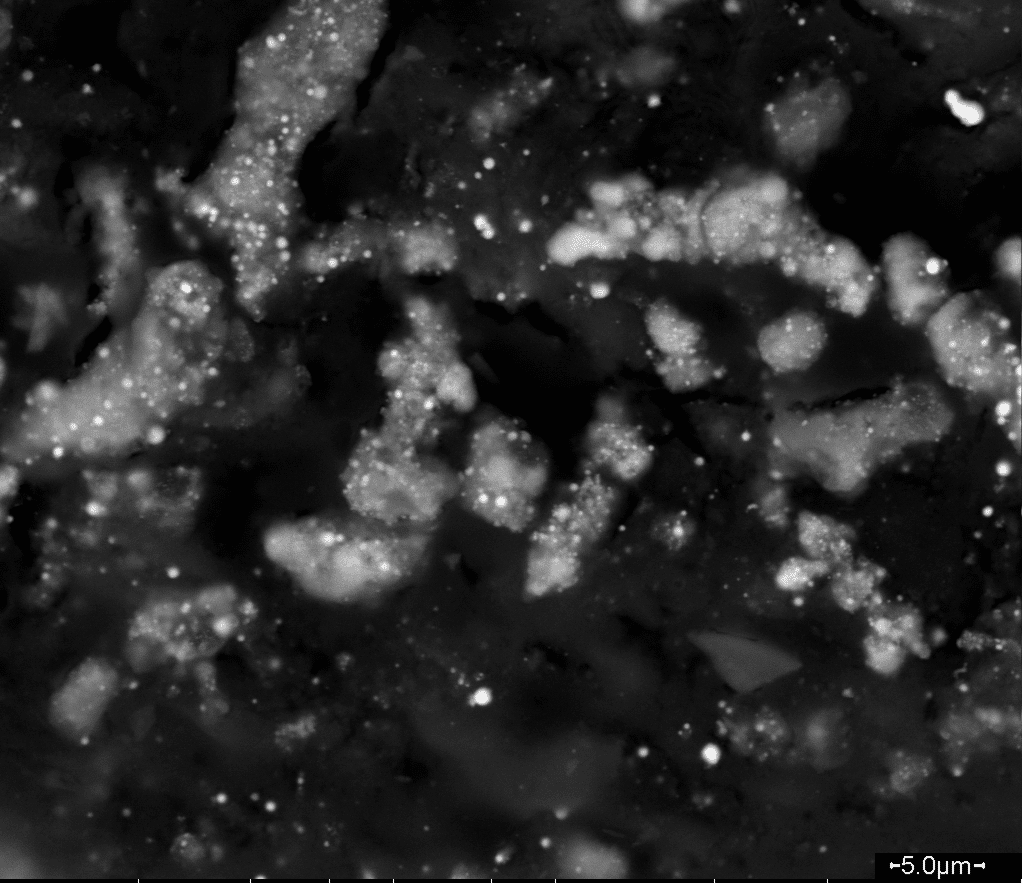

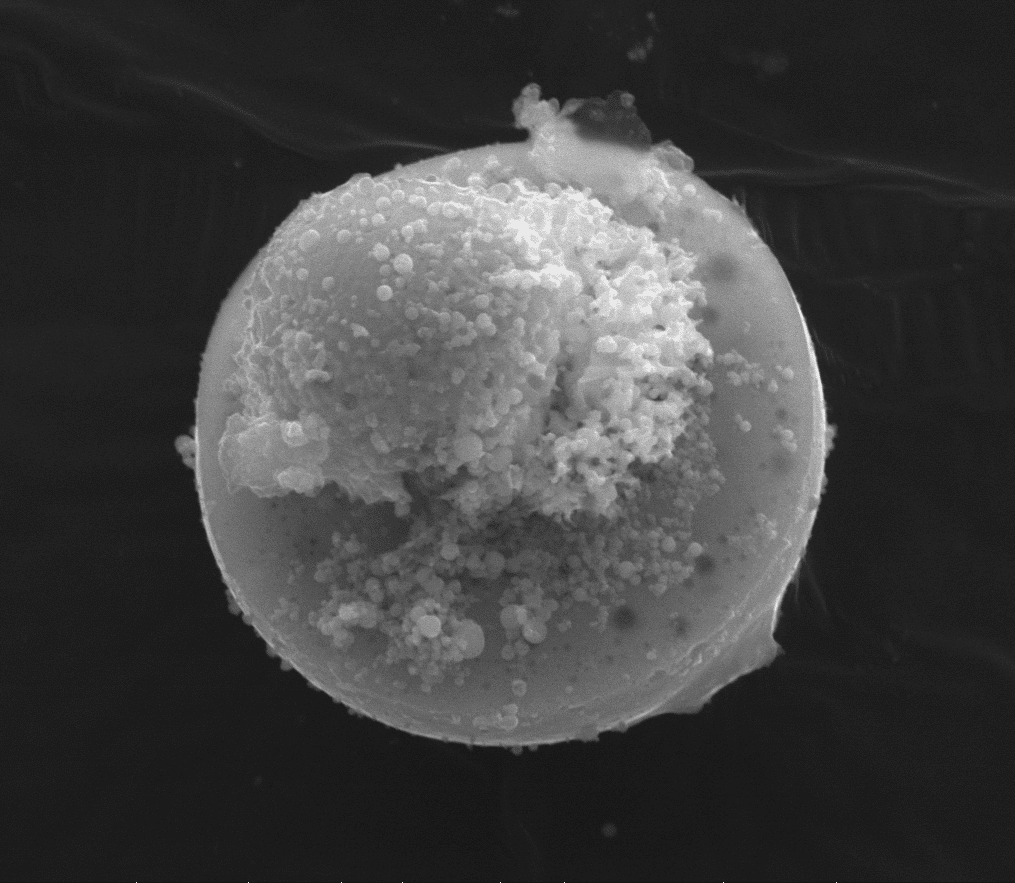

1、扫描电镜

 高真空分辨率:3.9 nm @ 20 kV(SE);4.5 nm @ 30 kV(BSE)

加速电压范围:0.5 kV~20 kV

放大倍数范围:1 x~300000 x(底片放大倍数,1~16x光学放大),1 x~1000000 x(屏幕放大倍数)

2、配套计算机系统

3、UPS电源:备用时间为满载40~50分钟。

真空室尺寸:φ260×125mm;

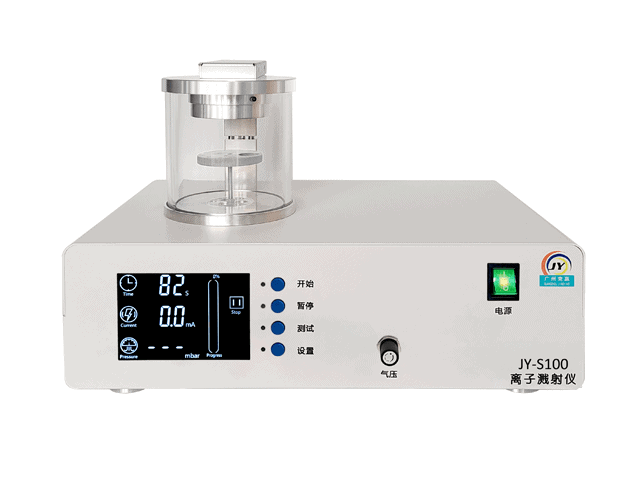

4、镀膜仪

  • 通过高效低压直流磁控头进行冷态精细的喷镀过程,避免样品表面受损。
  • 可使用多种金属靶材:Au,Pt,Ag,Cu,,靶材更换快速方便。
  • 样品室大小:不小于直径120mm x 120mm 高
  • 样品台:直径不小于63mm,高度可调范围为0-60mm
  • 溅射控制:微处理器控制,安全互锁
  • 溅射电流:10-30mA连续可调
  • 溅射头:低电压平面磁控管,靶材更换快速,环绕暗区护罩
  • 溅射时间:数字定时器0-300s连续可调,带有“暂停”控制。
  • 可选配旋转倾斜样品台,在镀膜过程中实时调整倾斜角度及转速,以让镀膜更均匀。

5、能谱仪

  • 检测范围:Be – Am
  • 能量分辨率(Mn-Ka):优于127eV, 严格依照ISO15632国际标准测量
  • 最大输入计数率 200万CPS,最大输出计数率85万CPS。

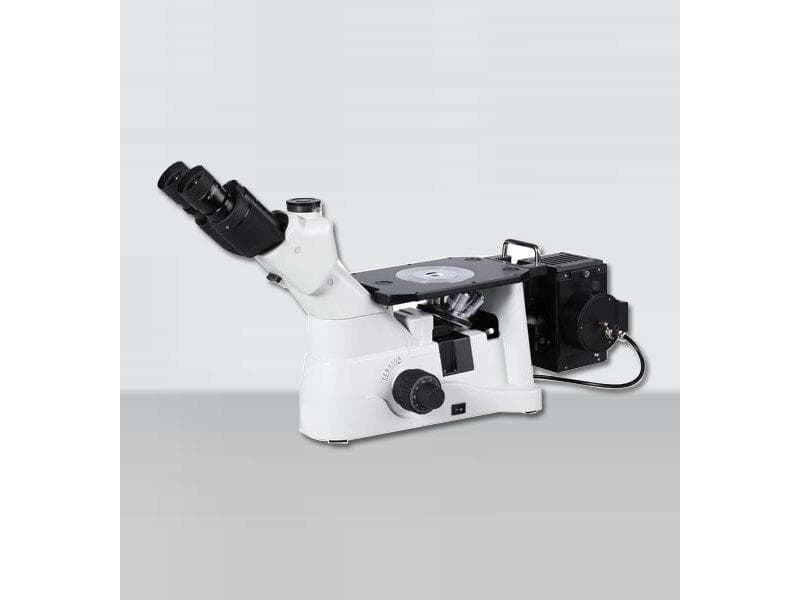

6、倒置式金相显微镜

总放大率:50×-500×;

7、体式显微镜

放大倍数:6.8×-47×;变倍比:1:6.8(0.68×-4.7×);一体化太空舱式工业设计,倾斜35°,可360°旋转;体视角12°;目镜筒为内藏式转轴变倍机构;双目和三目摄影同步观察;连续变倍视场直径范围:φ33.82mm-φ4.89mm;

8、样品防潮保存柜

整体尺寸(mm):L900 * W500 * H1800;规格内尺寸(mm):L850 * W550 * H810;湿度范围:15~60%RH;承重:100kg/层。
