广州竞赢长期深耕电镜制样设备与耗材的研制与服务。公司自主研发的核心产品包括：JY系列镀膜仪、QuickGlow辉光放电仪、旋转样品台，火灾熔珠和微量物证解决方案以及各类电镜附属工具与耗材。
近日，福州大学机械工程及自动化学院摩擦学团队在摩擦学国际权威期刊《Wear》上，发表题为《Multiscale fretting damage behavior of metal rubber under cyclic loading: mapping contact topology evolution to hysteresis degradation》的最新研究成果。该研究搭建了一套金属橡胶多尺度分析框架，实现了内部接触拓扑演化和宏观滞回性能退化之间的直接关联，为纠缠金属阻尼材料磨损评估、抗磨损优化设计提供摩擦信息学理论支撑。我们非常荣幸地看到，该研究在微观表征的制样中采用了广州竞赢JY‑S100型离子溅射仪，能够为高水平科研成果提供仪器支持，是对我们产品与服务的充分肯定，在此和大家分享这篇优秀的论文。
金属橡胶（MR）是金属螺旋丝经过缠绕、空间纠缠、冷压成型得到的多孔纠缠金属丝材料，兼具橡胶般高弹性、强耗能能力，同时拥有金属耐高低温、耐腐蚀、环境适应性强的优势，大量用于航空航天、核电管道减振缓冲装备。
在循环交变载荷长期作用下，材料内部大量金属丝匝之间不断挤压、微滑移，发生复杂微动磨损，逐步造成宏观滞回性能衰减，严重时引发构件失效。金属橡胶内部拓扑结构无序多变，细观丝间接触状态随加载不断演变，如何把单丝细观微动损伤和整体构件的力学退化建立定量映射关系，一直是该领域的难点。
该论文融合单丝微动磨损试验、虚拟制造有限元仿真、宏观动态循环加载试验，开展多尺度研究，主要成果如下：
开展06Cr19Ni10不锈钢交叉丝微动试验，依据磨痕SEM形貌、摩擦滞回响应，划分部分滑移区PSR、混合微动区MFR、全滑移区GSR三大微动区间，明确不同区间损伤特征：
部分滑移区PSR：以粘着约束、弹性协调变形为主，磨损轻微，氧化程度低；
混合微动区MFR：粘着‑滑移共存，磨屑滞留接触界面，反复剪切压实氧化，接触界面极不稳定，损伤累积效应突出；
全滑移区GSR：发生宏观整体滑动，摩擦耗能大，材料去除严重，但磨屑容易排出，氧化产物累积程度低于混合区。
将有限元提取得到的金属橡胶内部每一对接触的法向载荷、切向相对位移映射到RCFM，实现对金属橡胶内部海量接触点微动状态的定量识别。
为揭示金属橡胶内部丝匝之间细观损伤机理，研究人员开展交叉金属丝对微动磨损试验，借助扫描电镜SEM、能谱EDS分析不同微动工况下磨痕形貌、元素分布。

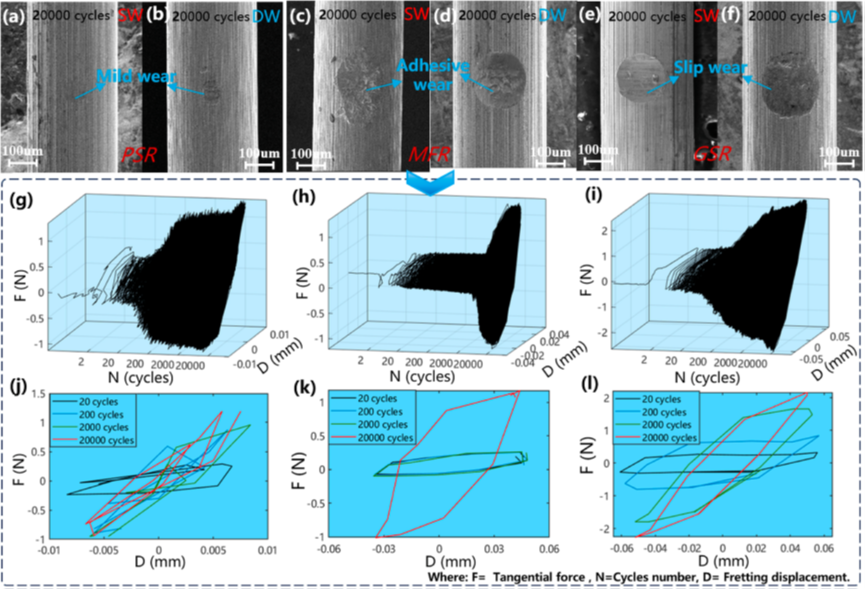

不同微动位移下的金属丝磨痕 SEM 图像金属丝试样直径0.3 mm，磨痕凹坑位置生成大量导电性差的氧化磨屑。直接高倍电镜观测极易发生荷电，图像模糊畸变。论文中使用广州竞赢JY‑S100离子溅射仪对磨损金属丝试样进行喷金镀膜处理。

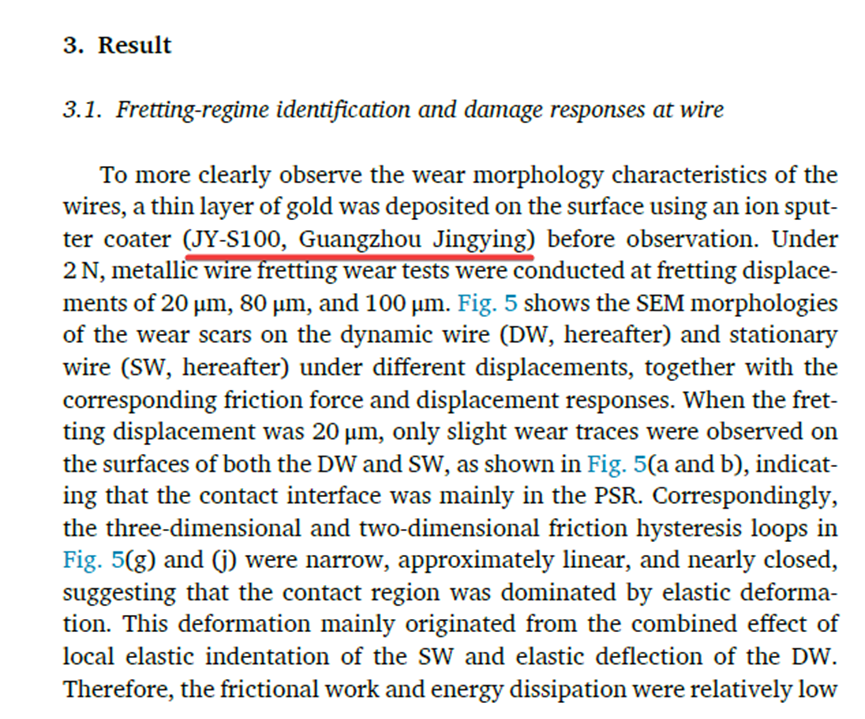

iE文原文描述：To more clearly observe the wear morphology characteristics of the wires, a thin layer of gold was deposited on the surface using an ion sputter coater (JY-S100, Guangzhou Jingying) before observation.
JY‑S100采用磁控溅射镀膜，可在弯曲金属丝曲面、磨痕凹陷位置形成薄而连续均匀金导电膜，有效消除荷电干扰，获取高质量SEM磨痕形貌以及EDS元素面分布数据，清晰捕捉到PSR/MFR/GSR三种状态磨痕形貌差异、氧元素富集程度区别，为绘制运行工况微动图RCFM、辨析细观损伤机理提供关键微观实验依据。
JY‑S100离子溅射仪是面向扫描电镜样品前处理的桌面型磁控溅射镀膜设备。
镀膜均匀：磁控溅射靶头，对曲面、凹坑等复杂形貌样品也可以生成致密均匀纳米导电膜；
低温溅射：样品温升低，最大限度保护磨损试样表面原始微结构，避免热损伤；
便捷自动化：真空联动，溅射参数数字化可控，适配摩擦材料、金属、高分子等多类样品电镜制样需求。
客户的成功，是衡量我们产品与服务价值的最终标准。我们为JY‑S100离子溅射仪能够助力福州大学摩擦学团队高水平研究感到荣幸！
再次祝贺福州大学任志英团队在金属橡胶多尺度微动损伤方向取得重要进展！广州竞赢将继续秉承”精工匠心，映见未来”的理念，持续打磨电镜制样设备与耗材，和广大科研用户携手推进科研创新。
论文出处：
END
