肖特基场发射电子枪透镜是电子束光刻（EBL）设备光学柱的核心组件，负责电子的产生、聚焦与加速，其稳定性和性能上限，长期以来限制着EBL技术向10纳米以下特征尺寸、超高吞吐量加工方向发展。
代尔夫特理工大学L.A. Musters等人针对Raith B.V. EBPG系列EBL设备的枪透镜展开优化研究（论文），从工业实际需求出发，深入分析多物理场耦合规律，将光学性能要求精准转化为机械设计指标，提出了埋入式绝缘体概念方案，在热稳定性、真空性能与静电场鲁棒性方面实现突破。
1 EBL设备的性能瓶颈
随着半导体制造向更小特征尺寸、更高集成度推进，EBL设备的核心需求已从实现纳米加工转变为稳定、高效、长寿命的纳米加工。Raith B.V.的EBPG5150/5200系列是工业级EBL设备的代表，广泛应用于全球顶尖实验室和半导体企业的前沿研发，其搭载的肖特基场发射电子枪透镜虽能满足基础工作需求，但在实际应用中存在三大相互关联的性能瓶颈，严重影响设备的生产效率和可靠性（图1）。

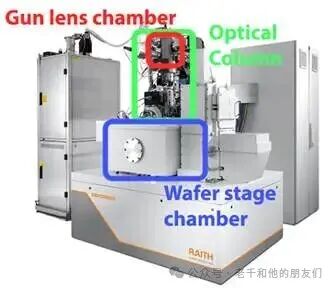

图1 EBPG5200设备示意图

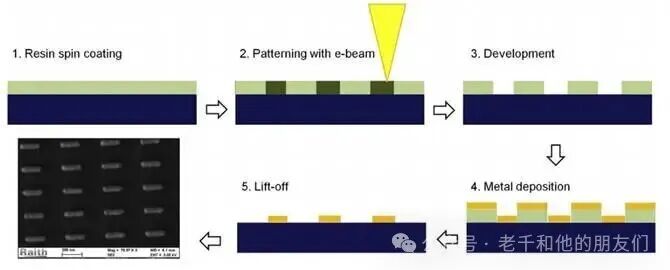

从技术原理来看，EBL的核心是利用精准控制的电子束对光刻胶进行选择性曝光，这一过程对电子束的稳定性要求极高，位置波动需控制在±1 nm内，尺寸与电流波动需低于0.1%/h。典型的EBL工艺流程包括树脂旋涂、电子束构图、显影、金属沉积与剥离，最终可制备出金纳米棒等纳米结构（图2）。
肖特基电子枪是电子束的来源，需在1800K高温和10⁸ V/m量级强电场的共同作用下实现电子发射，其性能依赖1×10⁻⁹ mbar的超高真空环境：真空环境恶化会导致钨尖表面ZrOₓ单层磨损、发射效率下降，温度波动和电场畸变则会直接造成束流漂移。更为复杂的是，枪透镜内部的热量传递、真空维持、静电场分布等物理过程相互影响，形成恶性循环，例如温度升高会加剧材料表面气体解吸，导致真空恶化，而真空变差又会增加静电场击穿的概率。
EBPG设备的光学柱由电子源、C1静电透镜、束对准线圈、C2磁透镜、束消隐器、偏转线圈、C3磁透镜与消像散器等组件构成，枪透镜整合了电子源与C1静电透镜的功能，负责电子的产生与首次聚焦（图3）。

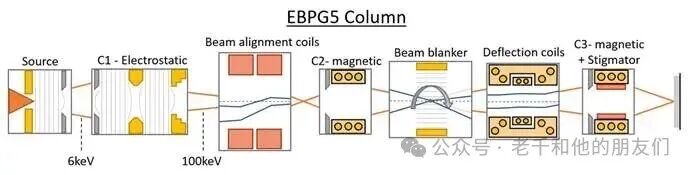

图3：EBPG光学柱示意图，展示光学组件。枪透镜由电子源和C1-静电透镜两部分组成，光学柱共设三个交叉点：一个位于C2之前，一个位于C2之后，最终一个为探针处
电子束从源射出时能量约为6 keV，经电子枪透镜与阳极加速至100 keV，以降低像差和库仑相互作用的影响。束对准线圈可实现四自由度的束流对准，参数在设备出厂前的校准流程中确定。C2磁透镜将束流聚焦至束消隐器中心，束消隐器通过在探针的共轭交叉点施加静电场，实现束流的关闭与开启，避免空白移动时的多余曝光。
偏转线圈分为主偏转与子偏转，分别负责大范围区域移动与精细图案刻写，配合晶圆台的分步移动完成整片晶圆的加工。C3磁透镜将探针成像至晶圆表面，内置的消像散器可校正束流的像散缺陷，保障光刻精度。
通过调节C1与C2透镜的强度，能改变电子束的首次交叉点位置，进而实现探针尺寸与电流的灵活调节，交叉点位置后移会减小C2光阑的入射角度，降低通过的电流，同时减小系统放大倍数，获得更小的探针尺寸，以适应不同的光刻需求（图4）。

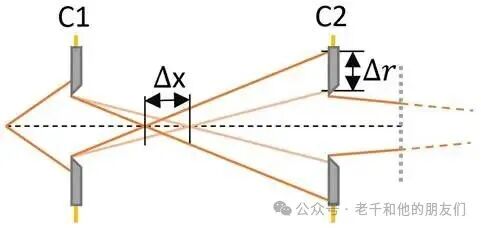

图4：C1焦点对通过C2光阑电流的影响可视化示意图。Δx的位移会导致光阑处光束半径变化Δr；焦点后移时放大倍数降低，且C2之后的光束几何形状与第一个交叉点无关
肖特基电子枪的核心是带有ZrOₓ单层的钨尖，其发射特性与尖端周围的抑制极、提取极几何结构密切相关（图5/图6）。钨尖的{100}晶面位于尖端，ZrOₓ单层通过表面扩散从钨丝上的储存库持续补充，强电场的施加能进一步降低真空势垒，提升发射效率。抑制极、提取极与尖端之间施加不同电位，抑制极相对尖端约为-400 V，提取极相对尖端约为6300 V，这些电位可在设备校准过程中微调，以补偿几何偏差带来的影响。

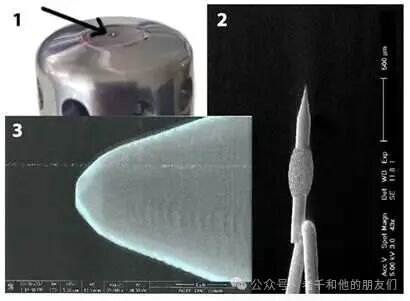

图5： 1 Raith B.V. EBPG设备所用的赛默飞世尔（Thermo-Fischer）电子发射器；2肖特基电子枪针尖的电镜图像（含ZrOₓ储存库及提供加热电流的引脚）；3 赛默飞世尔提供的典型肖特基针尖扫描电镜（SEM）图像
图6 电子通过不同技术从金属逸出至真空的示意图（左），针尖周围的标准几何结构（右，注：比例不精确）
与LaB₆电子枪、冷场电子枪相比，肖特基电子枪更适合工业应用：LaB₆寿命较短，约1000小时；冷场虽亮度更高，但电流稳定性差，难以满足长时间连续光刻需求；肖特基电子枪的寿命可达10000小时，亮度与电流稳定性均能兼顾工业生产要求（表1）。

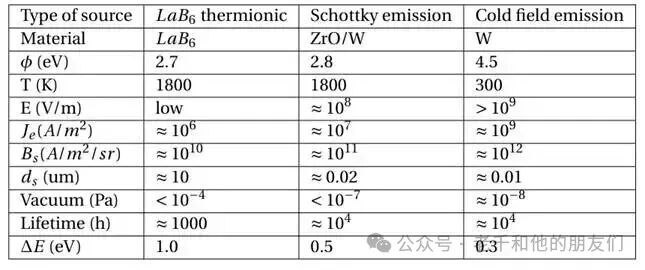

表1 不同电子枪的对比表。LaB₆是Raith B.V.升级至肖特基发射器前使用的技术
原有电子枪透镜的结构包含光阑夹具、发射器座、透镜堆叠夹紧螺栓、钛屏蔽环、科瓦合金透镜接口、科瓦合金环与电气连接等关键组件。电子枪透镜腔室的几何结构显示，阳极与其他组件的相对位置、真空泵接口的布局，直接影响腔室的真空性能。
但这种结构在实际应用中存在明显不足：一是热瞬态稳定时间长达26小时，设备开机后需长时间等待温度平衡才能生产，对于频繁启停的研发场景和高产能需求的量产场景，这一等待时间导致产能损失超过30%；二是发射器局部真空环境恶化，通过CERN Molflow蒙特卡洛仿真发现，其气体分子密度达到腔室平均水平的8.5倍，导致发射器实际寿命仅为理论值的60%，增加维护成本的同时，更换组件还会造成生产中断；三是静电场击穿风险高，电极尖角、阴极–绝缘体–真空三重结区域的电场集中易引发气体放电，据Raith B.V.现场数据统计，此类故障占设备停机总时长的40%，严重影响生产连续性。
这些问题相互叠加，使原有电子枪透镜成为EBPG设备性能提升的主要障碍，亟需系统性的优化方案。
2 肖特基电子枪物理性能的瓶颈
Musters等人的研究价值在于，并未局限于表面现象的改良，而是通过实验测量与多物理场仿真相结合的方式，深入剖析枪透镜内部多物理场耦合的制约机制，为优化设计提供了坚实的理论和数据支撑。
（一）热效应：温度平衡与热膨胀偏移
热效应是导致设备启动时间长和束流漂移的主要原因。在10⁻⁹ mbar的超高真空环境中，热量只能通过固体传导与热辐射传递，对流与蒸发效应完全不存在。
枪透镜的热量主要来自两部分：一是肖特基电子枪钨丝的焦耳加热，3.5 V电压与2.3 A电流产生约8 W的热功率，使钨尖维持1800 K的高温；二是电子束撞击光阑时的能量损耗，150 μA的电子流在6750 V电势差下产生约1 W的热功率。由于组件间的接触热阻受表面粗糙度影响显著，即使经过抛光处理，表面仍存在纳米级凸起，导致热量无法快速散发，各组件温度平衡缓慢。
更为关键的是，不同材料的热膨胀系数差异明显，316L不锈钢的热膨胀系数为16.5×10⁻⁶ /K，常用的MACOR陶瓷为13×10⁻⁶ /K，这种差异会在温度变化时引发组件间的相对偏移。
通过COMSOL 2D旋转对称模型仿真发现，仅0.1 K的温度波动就会导致C1透镜与发射器的相对偏移超过10 nm，直接破坏电子束的聚焦精度。加热变化研究显示，不同组件的温度响应趋势一致，但温度差异会导致热膨胀不均，即使20%的加热波动也会引发约10 μm的偏移误差。
枪透镜的材料以316不锈钢为主，辅以钼、MACOR陶瓷、钨、钛等，不同材料的热导率、屈服强度、发射率与热膨胀系数差异显著，直接影响热传递效率和热膨胀行为（表2）。

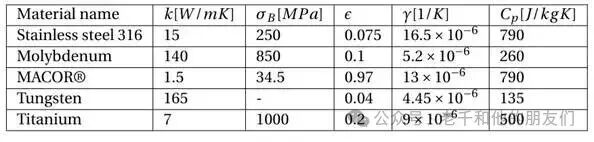

表2热计算用材料数据表
例如，钨的热导率高达165 W/(m·K)，而MACOR陶瓷仅为1.5 W/(m·K)，热量在不同组件中的传递速度相差百倍；316L不锈钢的热膨胀系数是钨的3.7倍，温度变化时两者的膨胀量差异会引发显著的内应力与相对位移。COMSOL热仿真模型清晰呈现了各组件的温度分布，发射器座温度最高，C1透镜温度最低，组件间的最大温度差超过300 K。
热效应分析还涉及接触热阻的精确计算，基于材料强度、表面粗糙度、夹紧力等参数，通过相关公式可估算不同接触面的热阻。例如，提取器与光阑座的钢–钢接触面热阻为1.25 K·m/W，发射器与发射器座的钛–钢接触面热阻为0.24 K·m/W，这些数据为热仿真模型提供了精准输入，保障了仿真结果的可靠性。
（二）真空环境：局部劣化的多重原因
真空环境恶化是影响发射器寿命的关键因素。肖特基电子枪的钨尖表面ZrOₓ单层对氧气、氢气等污染物敏感，而枪透镜内部真空恶化源于多种机制的共同作用。
一是虚拟泄漏，原有设计中电极连接缝隙、螺栓孔等封闭小空间形成气体陷阱，真空泵难以有效抽气，成为持续的气体来源；二是表面解吸，洁净室环境中部件表面吸附的水分子（面密度可达10¹³分子/cm²）与碳氢化合物，在超高真空下会缓慢解吸；三是材料扩散与气体渗透，金属内部的氢气会向表面扩散，氢气分子因尺寸极小，甚至能穿透不锈钢腔室壁进入真空环境。
抽真空过程分为体积抽气、解吸、扩散与渗透四个阶段，解吸阶段耗时最长，需通过烘烤加速气体释放（图7）。

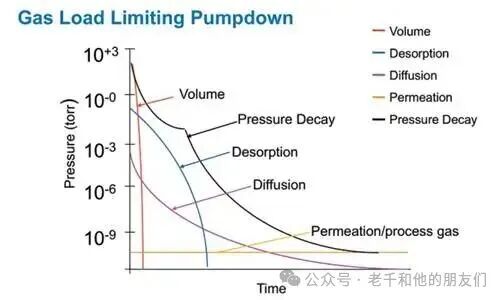

图7：抽真空过程
体积抽气阶段主要移除腔室内的自由气体分子，压力快速下降；解吸阶段是表面吸附的气体分子逐渐脱离表面，压力下降速率变慢；扩散阶段是材料内部的气体分子向表面扩散并解吸；渗透阶段是外界气体通过腔室壁渗透进入，此时压力达到动态平衡。对于枪透镜腔室，烘烤过程可将温度升至数百摄氏度，显著提高表面气体的解吸速率，缩短抽真空时间，但烘烤后的降温过程需精准控制，避免组件因温度梯度产生变形。
这些因素共同导致发射器局部真空度降至1×10⁻⁸ mbar以下，气体分子的撞击会造成钨尖{100}晶面坍塌，且坍塌速率随压力升高呈指数增长，污染物吸附则会改变材料功函数，双重作用下，发射器的亮度与稳定性持续下降。
CERN Molflow的3D分子流仿真可直观呈现粒子运动与压力分布，仿真中需定义各表面的出气率、泵的抽速等参数，通过蒙特卡洛方法追踪大量粒子的运动轨迹，最终得到腔室内的压力分布（图8）。原有设计的仿真结果显示，发射器周围的粒子密度显著高于腔室平均水平，最高可达8.5倍，虚拟泄漏区域的粒子滞留现象明显。

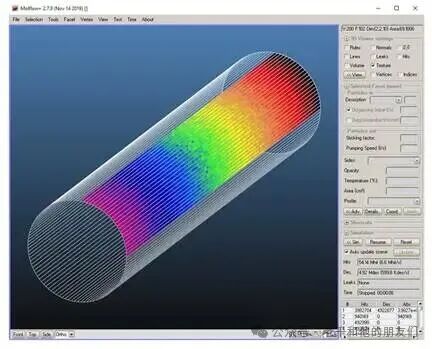

图8：CERN Molflow软件的视图窗口（含示例管道）。部分管壁启用记录功能以可视化结果，管道最靠近观察者的开口设为出气源，记录粒子总反射次数。释放近500万个粒子时结果仍略有噪声，粒子数达1亿时结果趋于平滑
真空性能分析还涉及克努森数的计算，克努森数Kn=λ/L（λ为粒子平均自由程，L为腔室特征长度），当Kn>10时，腔室内的流动为自由分子流，粒子间的碰撞可忽略，此时腔室几何对压力分布的影响极为显著。枪透镜腔室的克努森数远大于10，因此虚拟泄漏等几何因素成为影响真空性能的关键，这也为后续结构优化指明方向，即通过优化腔室几何、减少封闭空间，改善局部真空环境。
（三）静电场：电场集中引发的击穿风险
静电场不稳定是导致设备停机的主要诱因之一。强静电场是控制电子束轨迹的基础，但电场强度过度集中会引发真空击穿，当局部场强超过10 MV/m时，电子会从电极表面大量发射，撞击气体分子使其电离，形成放电通道。
原有设计中，电场集中主要源于三个方面：一是电极表面的微凸起，即使经过抛光处理，仍可能存在微米级凸起，导致局部场强放大数倍；二是真空环境中的微颗粒，这些颗粒可能来自组件加工残留或装配过程中的磨损，在电场中加速后撞击电极，引发二次电子发射；三是阴极–绝缘体–真空三重结区域，这一区域的电场畸变尤为严重，是电子发射的高发区域。
通过COMSOL静电场仿真发现，原有设计中C1透镜的边缘圆角处局部场强高达15 MV/m，是平均场强的3倍，成为击穿风险的高发区域。简单增大C1透镜的外半径即可降低25%的局部场强，场强分布分析可明确电场集中的关键区域，为结构优化提供依据。对于复杂几何结构，需通过数值仿真方法求解静电场分布，而平行板电场可通过基础公式计算。
真空击穿的机制可分为小间隙击穿与大间隙击穿：小间隙（d<0.5 mm）击穿主要由电子发射主导，阴极表面的微凸起形成强电场，引发电子发射与电极蒸发；大间隙（d>2 mm）击穿则由微颗粒过程主导，微颗粒在电场中加速撞击电极，引发粒子释放与等离子体形成。此外，还有混合机制的击穿，即发射束流使飞行中的微颗粒汽化，引发放电。针对这些机制，预防击穿的措施包括电极表面抛光、清洁装配、电流调理、辉光放电调理与真空烘烤等。
绝缘体的击穿机制也是静电场稳定性的关键，固体绝缘体的击穿电压通常低于同等尺寸的真空间隙，核心原因是阴极三重结区域的电子发射。改善绝缘体击穿性能的方法包括优化绝缘体与电极的接触角度、埋入三重结、增加绝缘体长度、添加波纹结构、选择合适的材料等。例如，将绝缘体嵌入电极内部，可有效降低三重结区域的场强；增加绝缘体长度，可提高击穿电压（L>2 mm时，V∝L⁰.⁵）；选择相对介电常数较低的材料，可减少电场畸变。
3 从需求到量化：精密设计的指标转化
精密光学机械设计的关键，是将模糊的性能要求转化为可执行、可验证的量化指标，这也是Musters研究的重要创新点。团队建立了完整的光学性能–机械约束转化体系，通过光线追迹仿真与误差传递分析，将抽象的光刻精度要求转化为具体的部件尺寸公差与漂移限值，为概念设计提供了清晰的工程目标。
基于Raith B.V.的工业生产需求，团队明确了三大核心性能目标：热瞬态稳定时间从26小时缩短至6小时以内，这一数值是综合考虑发射器自身启动瞬态与生产效率后的最优平衡，短于6小时则发射器自身无法完成稳定；发射器局部真空度提升至8×10⁻¹⁰ mbar以下，延长组件寿命30%以上；静电场击穿概率降低50%，保障设备连续运行时间。
同时，设计需兼顾三大约束：兼容性，光学活性表面几何与原有设计一致，适配现有EBPG设备；经济性，制造成本与原有设计相当，单个组件成本增幅不超过10%；可维护性，发射器、光阑等易损件更换时间不超过1小时。设备的运输环境需耐受≤30 g的冲击与253K~323K的温度变化，运行环境则对洁净室温度、湿度、磁场、振动等有明确要求，机械约束还包括164mm×124mm的圆柱构建体积、电极连接需位于高压绝缘体内部等。
模块要求还涵盖探针位置稳定性、探针尺寸稳定性、探针电流稳定性、共轭消隐线精度等关键指标。这些稳定性要求直接影响光刻精度：探针位置偏移会导致图案错位，探针尺寸波动会导致线宽不均匀，探针电流变化会影响曝光剂量，共轭消隐线精度不足则会导致空白区域的多余曝光。例如，共轭消隐线的最大允许长度由Raith B.V.明确规定，需在1 nA及以上电流下均满足要求，且希望进一步缩短消隐线长度，以提升图案质量。
更为关键的是，团队通过SIMion光线追迹技术（采用8.1.1.32版本，模拟10⁴ 条电子轨迹，电子能量范围为6 keV至100 keV），将光学性能要求精准转化为机械部件的精度约束。SIMion仿真界面可清晰呈现电子轨迹与等势线分布（图9），通过电子出射速度与位置参数可计算交叉点位置与光束参数（图10）。电子束的角度αᵢₘ通过速度向量与光轴的夹角计算，考虑电子运动方向的β角通过位置与速度向量的关系确定，交叉点位置z_c则基于电子出射位置与速度推导得出。这些参数的计算为光学性能与机械偏移的量化关系提供了基础。

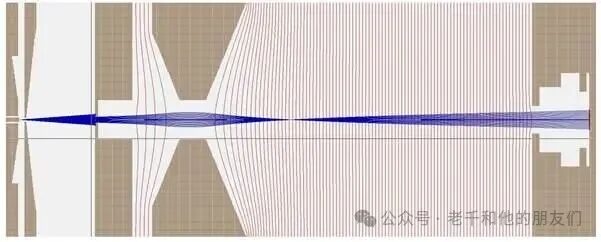

图9 SIMion软件中枪透镜几何结构的显示界面（为清晰展示光束形状进行垂直拉伸）。红色线条为加速透镜的等势线（等势间距恒定），未显示提取极处电场（无该电场时仿真效果更佳）；未仿真电子发射过程，假设针尖处为点源，电子能量等于从提取极逸出的速度

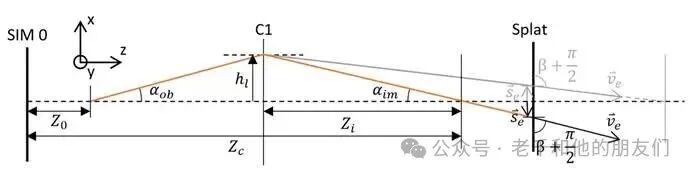

图10 图9所用变量定义示意图（空心箭头表示矢量）
例如，电子束像散的控制要求（像散系数<0.1 μm）转化为C1透镜水平方向的长期漂移不超过12.8 nm/h，这一数值通过公式Δrᵢ=Δrₒ·M推导得出，其中M为系统放大倍数（最高可达100倍），组件的微小漂移会被放大为显著的像散；束流电流稳定性要求（波动<0.2%/h）转化为提取器轴向漂移不超过127 nm/h，因为提取器与发射器的距离变化会直接改变局部电场强度，进而影响肖特基发射电流。
整体设备的运行稳定性对应枪透镜水平方向短期漂移≤45 nm/s、长期漂移≤130 nm/h的严苛指标，这些指标通过分析涡轮泵振动（频率范围50-200 Hz）与温度波动（0.1 K/h）的影响推导得出。
C1透镜的X/Y偏移会引发像散，仿真结果显示不同偏移量下的像散变化，像散要求与透镜偏移、圆度的关系可明确设计限值。例如，当C1透镜X/Y偏移达到一定值时，像散会超出允许范围，而提高透镜圆度精度，可在更大偏移量下仍满足像散要求。
C1透镜Z方向漂移导致的散焦与探针尺寸稳定性要求的对应关系，通过仿真可量化不同电流下的允许漂移量，在60 pA附近，系统对C1透镜Z漂移的敏感度最低，这一特性可用于优化设备的工作点设置。C1透镜X/Y漂移的短期与长期要求，以及漂移与交叉点偏移的关系，为设计提供了明确的精度指标，短期漂移主要由振动引起，长期漂移则由温度变化主导。
光阑座的像散分析与X/Y漂移仿真，为其精度约束提供了数据支撑。光阑座的像散敏感度约为C1透镜的十分之一，因此其X/Y对准公差相对宽松。枪透镜整体Z方向漂移的允许量仿真结果，以及C1透镜几何稳定性随温度波动的变化，进一步完善了量化指标体系。例如，C1透镜的直径随温度变化会引发散焦，在温度漂移不超过设计限值时，散焦量可控制在允许范围内，仅在电流高于37 nA时才可能超出要求，通过材料选择与结构优化，可进一步降低温度敏感性。
这些量化指标的建立，改变了传统设计中凭经验优化的模式，使方案设计与验证有了明确的评判标准。最终形成的公差表涵盖了各组件的对准公差与漂移公差，为后续的概念设计提供了精准的工程约束。
4 性能与可行性的平衡
在明确量化指标后，团队提出了三种差异化的概念设计方案，并通过多维度评估（性能达标性、工艺复杂度、制造成本、维护便利性）筛选出最优解，这一过程充分体现了精密工程设计中性能与可行性平衡的核心智慧。
（一）三种概念设计的核心特征
第一种方案为陶瓷球定位设计：采用直径3 mm的ZrO₂陶瓷球作为定位元件，三个陶瓷球沿圆周120°均匀分布，部件之间通过V型槽（角度60°）与陶瓷球配合实现定位，下方设置厚度0.5 mm的叶片柔性件吸收热膨胀。
这种方案的优势是真空性能较好，陶瓷球与V型槽的接触面积小，表面解吸量低，但存在明显缺陷：三重结区域暴露在强电场中，通过静电场仿真发现，陶瓷球与电极、真空的交界处局部场强高达18 MV/m，击穿风险较原有设计反而增加；V型槽的加工精度要求极高（角度公差±0.1°），难以批量生产（图11）。该方案的稳定性依赖柔性件的变形补偿，ZrO₂-TZP材质的柔性件在300℃温度差下可实现240 μm的变形补偿，满足热膨胀吸收需求，但柔性件的刚度一致性要求严苛，需通过精密加工保证。

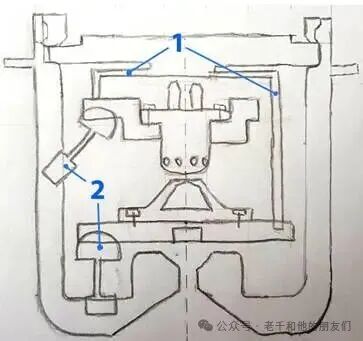

图11 第一种概念设计的横截面草图。1）固定透镜的弹簧；2）压入C1透镜及其他透镜元件V型槽的陶瓷球（每个元件周围均匀分布三个）
第二种方案为熔融绝缘体设计：采用真空扩散键合技术，将Al₂O₃绝缘体与304L不锈钢电极在1050 ℃、10 MPa压力下保持2小时，实现两者的紧密结合。
这种方案的优势是热传导效率极高，键合界面的热阻几乎为零，组件温度差可控制在5 K以内，真空性能也因无接触缝隙而显著提升，但存在三大问题：工艺复杂度极高，Raith B.V.缺乏相关技术储备，引入该工艺需投入数百万欧元的设备改造费用；键合界面可能存在微米级孔隙，这些孔隙会成为电场集中的新位点；组件为一体化结构，易损件无法单独更换，维护成本大幅增加（图12）。该方案的结构刚度高，第一阶本征频率可轻松超过设计要求，但过高的刚度也导致其对制造误差敏感，装配难度大。

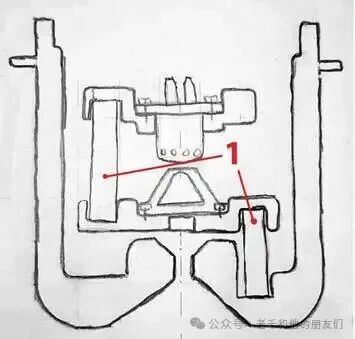

图12 第二种概念设计的横截面图。1）连接透镜元件的支柱之一（通过良好热传导性限制膨胀量，连接处可吸收应力）
最终入选的埋入式绝缘体方案，巧妙平衡了性能、工艺与成本三大要素，核心设计思路是通过结构创新化解多物理场耦合矛盾。
团队将陶瓷绝缘体设计为双叶片柔性结构（长度10 mm、宽度6 mm、厚度0.8 mm），采用ZrO₂-TZP材料（断裂韧性5.5-6.7 MPa·m¹/²，兼具柔性与强度），通过柔性变形吸收热膨胀，实现部件无热化定位，当温度变化时，柔性件的弯曲变形可抵消不同材料的膨胀差异，使核心光学组件的相对偏移控制在5 nm以内。
为解决电场集中问题，团队将三重结区域埋入电极内部，电极表面设计为缓坡结构（坡度1:5），使电场线均匀分布，通过仿真验证，局部场强降至8 MV/m以下。在工艺可行性上，该方案采用常规的机械加工与装配工艺：电极通过CNC铣削与抛光加工（表面粗糙度Ra<0.05 μm），绝缘体通过精密磨削加工，装配时采用dowel销定位，无需特殊设备，制造成本与原有设计相当（图13）。

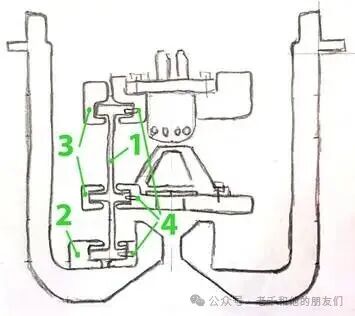

图13 第三种概念设计的横截面图。1）端部加厚的整体式柔性件；2）螺栓固定的新型底部电极；3）带悬伸的绝缘体夹具；4）用于对准和防蠕变的定位销
（二）辅助优化设计与材料选型
概念设计还包含一系列辅助优化措施，以提升整体性能：C1透镜真空孔的形状优化通过对比圆形、圆角方形与矩形孔的电场分布，发现矩形孔的电场集中最小，且长宽比对电场分布影响较小（图14和图15）。

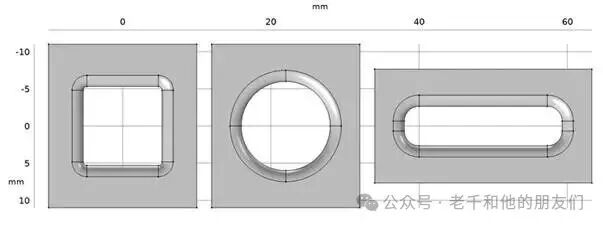

图14用于静电场计算的透镜孔洞（矩形孔洞长宽比为4）

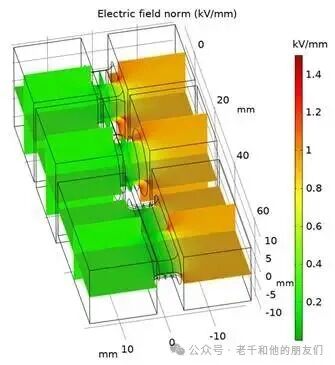

图15透镜孔洞研究结果。几何结构和电极电位基于真空腔室实际情况近似得出，所有形状的场强集中区域（红色区域）大致相似，矩形孔洞短边的场强集中程度更小
圆角形状的电场优化采用二次贝塞尔曲线，使场强因子从1.39降至1.22，提升44%（图16和图17）；最终提出的12槽式真空孔设计，总开孔面积提升2.5倍，兼顾抽气效率与电场稳定性（图18）。

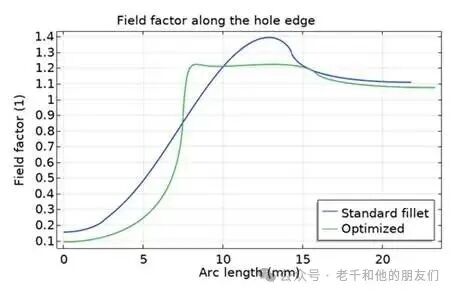

图16：孔洞边缘圆角形状优化结果（通过简易优化规则，场强因子降低44%）
图17：场强因子优化后，孔洞边缘大部分区域的场强分布趋于平缓，进入孔洞后场强急剧下降

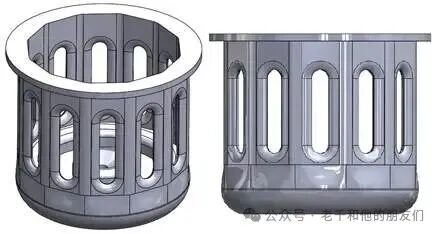

图18 C1透镜真空孔设计建议。采用槽式结构与定制圆角设计，侧面共设12个真空槽，槽与底部通过过渡几何结构实现平滑连接，无明显场强集中
HV绝缘体与枪透镜的接口设计采用径向弹簧与球接触结构，径向弹簧提供径向顺应性，球接触实现三点定位，降低热膨胀带来的偏移。该接口设计可补偿0.1 K/h温度波动带来的81 nm膨胀差异，满足长期稳定性要求。提取器后掠角度优化通过COMSOL仿真，确定40°后掠角在不显著影响电场分布（场强变化<1%）的前提下，最大化真空暴露面积。
电极导线连接设计采用直径1 mm的加粗导线，通过铣削平面提供旋转刚度，导线与HV绝缘体的连接采用弹性槽结构，保证接触可靠性。UHV兼容连接器选用铍铜材质的压接式连接器，具备良好的真空兼容性与导电性。光阑固定方式优化采用提取器悬伸结构或销钉定位，替代原有夹紧环，减少表面面积与虚拟泄漏。
电极与绝缘体的材料选型经过多维度对比（表3和表4）：电极材料中，304L不锈钢兼具低磁导率、良好加工性与经济性，优于钛合金与钼；绝缘体材料中，ZrO₂-TZP的断裂韧性与柔性变形能力突出，适合柔性件设计，MACOR陶瓷虽加工性好，但易产生粉尘，AlN陶瓷热导率高但成本昂贵。最终选择304L不锈钢作为电极材质，ZrO₂-TZP作为绝缘体材质，实现性能与成本的平衡。

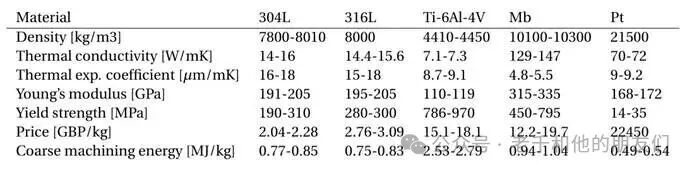

表3电极材料表

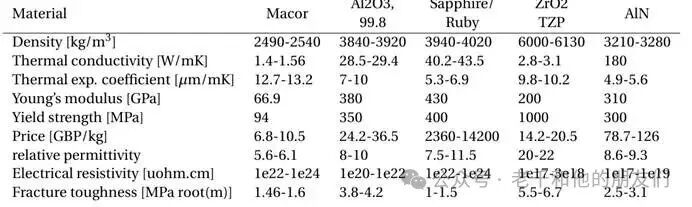

表4：绝缘体材料表
（三）概念筛选与评估标准
三种方案的评估基于多维度指标（表5）：稳定性方面，三种方案均能满足要求；热稳定时间方面，熔融绝缘体方案最优（<1小时），埋入式绝缘体方案次之（<6小时），陶瓷球方案需严格控制柔性件刚度一致性才能达标；真空性能方面，熔融绝缘体方案最优，陶瓷球与埋入式绝缘体方案次之；场稳定性方面，埋入式绝缘体方案最优（三重结埋入），熔融绝缘体方案一般，陶瓷球方案较差；成本方面，埋入式绝缘体与陶瓷球方案较低，熔融绝缘体方案极高。
综合来看，埋入式绝缘体方案在性能、工艺与成本上实现了最佳平衡，因此被选为最终方案。
表5 三种概念设计的总结表
这种设计思路并非追求单一性能的极致，而是通过结构创新实现多维度性能的协同提升，体现了工程设计的务实性与创新性。
5 最终方案：从概念到实用
埋入式绝缘体方案的价值，不仅在于结构创新，更在于通过系统的仿真验证与细节优化，实现了全维度的性能突破，具备明确的工业应用前景。
（一）核心结构与材料设计
在材料选择上，团队进行了细致权衡：电极采用304L不锈钢而非更昂贵的钼或钛合金，原因是其兼具超高真空兼容性（出气率<10⁻¹² mbar·L/(s·cm²)）、低磁导率（避免磁场对电子束的洛伦兹力干扰）与良好的加工性，且成本仅为钛合金的1/5；绝缘体选用ZrO₂-TZP而非常用的MACOR陶瓷，因其断裂韧性更高（5.5-6.7 MPa·m¹/²），更适合柔性件设计，同时相对介电常数（8-10）较低，可减少电场畸变。
在结构设计上，枪透镜采用模块化布局，分为发射器座、光阑座、C1透镜三大核心模块，模块之间通过三个圆周均匀分布的陶瓷柔性件连接，这种布局既保证了水平方向的刚度（径向刚度>100 N/m）以抵抗涡轮泵振动，又能通过轴向变形（允许变形量±50 μm）吸收热膨胀。枪透镜的CAD外部视图与多个截面图，详细展示了各组件的布局与连接方式，包括后掠式提取器、HV绝缘体接口、光阑固定结构、C1透镜真空槽等核心设计（图19-图23）。
图19：CAD模型的外部视图

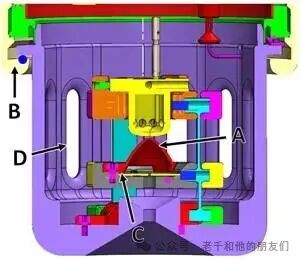

图20：横截面图。A：后掠式提取极几何结构；B：高压绝缘体–枪透镜接口；C：通过提取极堆叠固定孔径；D：C1透镜槽的定制圆角形状

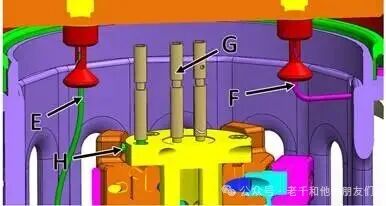

图21：横截面图。E：提取极/孔径导线连接；F：C1透镜导线连接；G：发射器市售部件连接（未含与高压绝缘体的连接）；H：发射器对准紧定螺钉
图22：隐藏C1透镜后的设计图。I：提取极通过螺栓固定在孔径座上；J：底部柔性件端点设两个定位销以限制旋转；K：柔性件夹具采用圆角埋藏式螺栓，最小化放电风险；L：孔径座导线插入位置（平面与提取极接触，确保直立取向）

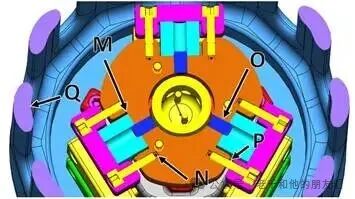

图23：发射器座的水平横截面图。M：三重结应尽可能埋藏，仅在柔性件端点与电极接触；N：封闭孔洞设有真空出气孔；O：发射器和孔径设单个定位销，安装时提供一个旋转自由度（DoF）；P：夹具与电极间的螺栓表面光滑，最小化电子发射；Q：C1透镜与其他电极的间距大于现有设计
三个电极的结构设计充分考虑了制造可行性，关键区域需优化加工工艺，例如C1透镜的真空槽采用12个矩形槽设计，槽边缘采用优化的贝塞尔曲线，兼顾抽气效率与电场稳定性（图24）。预应力设计通过带槽定位销实现，确保柔性件的稳定定位，避免振动与温度变化导致的位置偏移。

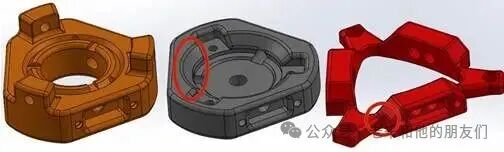

图24 三个电极的视图。电极设计已考虑制造复杂度，必要时可进一步优化（尤其是标注区域）
（二）局部结构优化细节
局部结构的针对性优化进一步强化了性能：提取器设计为40°后掠形状，这一角度通过COMSOL静电场仿真优化得出，既不改变发射器附近的电场分布（场强变化<1%），又能增大发射器的真空暴露面积30%，使气体分子更易被真空泵抽走；C1透镜上的真空孔从原有6个圆形孔改为12个矩形槽（长20 mm、宽5 mm），总开孔面积提升2.5倍，抽气 conductance从10 L/s增至25 L/s，同时槽的边缘采用二次优化的贝塞尔曲线形状，使局部场强降低44%；所有电极的尖角都做了0.5 mm的倒圆处理，进一步优化了电场分布。
此外，团队还设计了一系列工程化细节：采用铍铜材质的UHV兼容连接器实现电极布线，避免导线与电极的硬接触导致的表面损伤；在封闭空间（如螺栓孔）设置直径0.5 mm的通气孔，消除虚拟泄漏；发射器座设计微调螺钉，可实现±10 μm的对准调节，降低装配难度；电极螺栓的暴露部分采用光滑设计，无螺纹结构，避免螺纹引发的电场集中；C1透镜与HV绝缘体的连接采用径向弹簧与陶瓷球接触结构，提升热稳定性与装配便利性。
（三）系统仿真验证结果
系统的仿真验证结果充分证明了方案的优越性：热瞬态仿真显示，组件温度在5.8小时内即可达到±0.1 K的稳定窗口，较原有设计的26小时缩短77%，大幅提升设备产能；动力学仿真显示，柔性件的第一阶本征频率为1173 Hz，避开了设备涡轮泵50-200 Hz的振动频率，抗振动能力优异，短期漂移可控制在40 nm/s以内（图25）。

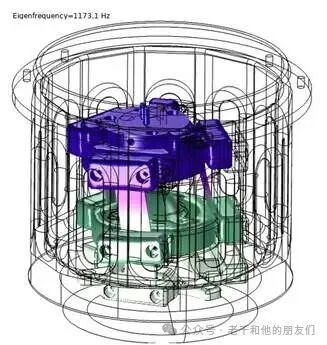

图25：第一阶本征频率的振型（可旋转120°或-120°）

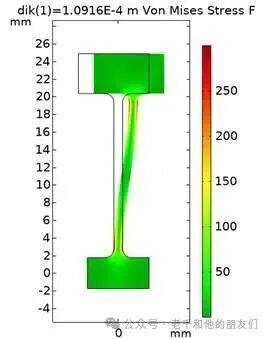

陶瓷柔性件的应力仿真显示，在400K温度差下，最大应力<10 MPa，远低于ZrO₂-TZP的屈服强度，满足长期使用要求（图26）；真空仿真显示，发射器局部气体分子密度仅为腔室平均水平的2倍，真空度达到8.2×10⁻¹⁰ mbar，较原有设计提升86%，预计可使发射器寿命延长至12000小时以上（图27）；静电场仿真显示，整个枪透镜的最大场强为7.8 MV/m，无明显集中区域，击穿概率预计降低60%。
图26：顶部柔性件（Al₂O₃）屈服前最大应变的COMSOL视图窗口

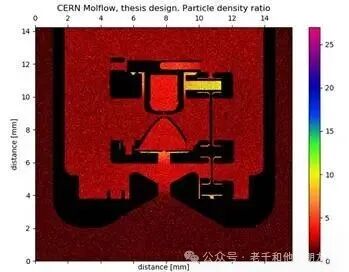

图27：概念设计的仿真结果。针尖处真空度显著降低（主要由电极遮挡导致）；代价是绝缘体暴露于从发射器针尖逸出的电子中
该方案还满足所有模块要求：探针位置、尺寸与电流稳定性均达到设计指标；共轭消隐线精度满足要求，且有进一步优化空间；热瞬态稳定时间<6小时；制造成本与原有设计相当；重量符合约束；真空性能达标；光学可调性通过模块化设计实现；材料选择避开了金、磁性材料等禁用材质；场稳定性显著提升；腔室压力可达到设计要求。
这些性能指标均达到或超过了预设要求，实现了从解决问题到性能跃升的跨越，且方案的制造成本与原有设计相当，易损件更换时间缩短至45分钟，完全满足工业应用的需求。
6 未来优化方向
研究指出了未来的优化方向：
一是陶瓷柔性件的刚度一致性控制，当前设计中三个柔性件的刚度偏差需控制在±2%以内，这需要采用超精密磨削技术（尺寸公差±0.001 mm）与激光干涉测量进行质量管控；
二是绝缘体表面电子充电的抑制，电子束撞击绝缘体表面可能引发二次电子发射雪崩，未来可通过原子层沉积技术在绝缘体表面制备5 nm厚的类金刚石涂层，降低二次电子产额；
三是旋转对称性损失的影响评估，柔性件的分布使枪透镜失去严格的旋转对称性，需通过3D电子光学仿真与实验测量，量化其对像散的影响，必要时采用不对称补偿结构；
四是3D热瞬态模型的建立，当前的2D模型忽略了组件的周向温度分布差异，未来需构建3D模型，更精准地模拟热量传递过程，进一步优化柔性件的布局；
五是柔性件的结构优化，通过增厚柔性件中部区域，可提升热传导效率，同时保证端点的变形能力，需通过新的FEM仿真验证应力分布；
六是与制造团队的深度协作，在设计阶段充分考虑加工工艺的限制，优化组件形状，降低制造成本与难度。
