氢是全球能源向脱碳转型的关键，氢能储罐、输氢管道、燃料电池部件等氢能基础设施的研发，都离不开对氢的深入研究；但氢也有致命缺点——它会引发工程材料的氢脆效应，让原本坚韧的金属变得脆而易断，直接威胁氢能设施的运行安全。而未来聚变堆的稳定运转，更需要精准掌握氢同位素氚的储存量与分布规律，避免辐射风险。想要解开这些难题，我们迫切需要一种能在原子尺度上，清晰看到氢（H）、氘（D）的位置并准确算出其含量的分析技术。
三维原子探针（APT）就是目前唯一能实现这一目标的技术：它既能直接检测到氢、氘单个原子，还能绘制出材料纳米尺度下的三维化学分布图谱，是研究材料中氢微观行为的利器。但遗憾的是，用APT分析氢、氘的过程困难重重——仪器腔室里没抽干净的残余氢会干扰真实信号，氢在实验中的电离蒸发行为复杂多变，再加上氢原子本身是自然界最小、最轻的原子，移动速度极快，这些问题叠加在一起，让APT始终没法像分析铁、铜等常规元素那样，实现对氢、氘的常规、精准定量检测。
2024年4月，马克斯·普朗克可持续材料研究所举办了一场专题研讨会，全球数十家科研机构的材料科学、显微分析领域专家齐聚一堂，专门针对APT分析氢、氘的难题展开研讨，试图梳理出一套可落地的最优实验方法。这次研讨会的核心成果发表在了国际期刊《Microscopy and Microanalysis》2024年第30卷上，从实验操作的优化到实验数据的规范报告，给出了一套完整的解决方案，为突破APT分析氢同位素的技术瓶颈指明了清晰方向。
本文就基于这次研讨会的核心成果，把APT分析氢、氘的核心难题简述清楚，并梳理出切实可行的全流程优化办法。具体细节，请参考原始文献。
氢与氘APT分析的核心瓶颈
APT虽能实现原子尺度的精准表征，但分析氢、氘存在几个天生的技术难题，这些问题相互牵扯、彼此影响，长期让精准的定量研究难以推进。而且APT分析的样品必须加工成尖端半径小于100nm的针状，这种特殊的样品形态也让氢的流失和干扰问题被进一步放大。
最头疼的问题是仪器真空腔室的残余氢干扰。APT实验需要在超高真空环境中进行，但即便如此，腔室的不锈钢内壁、密封圈等部件仍会缓慢脱附出氢气，这些没被彻底抽走的残余氢分子，会被低温、带电的针状样品表面吸附。之后，这些氢分子会通过表面跳跃、扩散的方式，慢慢向样品最细的尖端聚集，最终在实验的强静电场作用下被电离，产生的离子信号会完全盖过材料本身的氢信号。这样一来，研究者根本分不清检测到的氢，是材料里本来就有的，还是腔室里的杂质。
更麻烦的是，样品表面还会形成一层薄薄的氢吸附膜，这层膜会像海绵一样吸附更多残余氢，而这些残余氢的移动速度，还和样品表面的材质、能量状态密切相关，这些背后的微观机制，目前还没有被完全研究透彻。

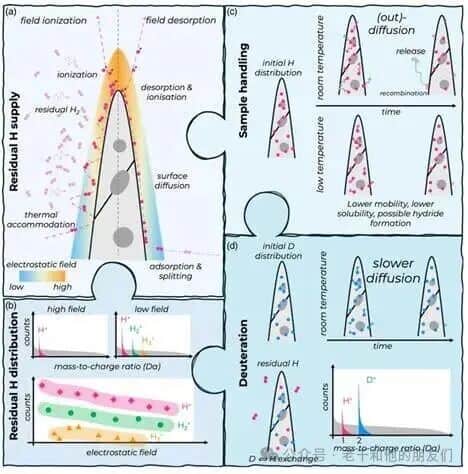

图 1 原子探针（APT）氢分析的主要挑战示意图
(a) 残余气体向样品尖端发射区域的氢供给；(b) 氢离子分布对静电场的依赖性；(c) 氢的高扩散性导致其在室温样品处理过程中从 APT 样品中流失；(d) 氘代的优势——减缓扩散速率，且可在质谱中实现氢与氘的区分。
第二个核心难题是氢的场蒸发行为极具复杂性。APT的核心原理，是利用强静电场让样品尖端的原子发生电离并脱离样品，这个过程被称为场蒸发。氢在这个过程中，不会以单一形式被检测到，而是会分化成多种离子：单个的氢离子（H⁺）、两个氢原子结合的分子离子（H₂⁺）、三个氢原子结合的分子离子（H₃⁺），还有和钛、锆、锆合金等材料结合形成的金属氢化物离子（如TiH₂⁺、ZrH₂⁺）。这些离子的数量比例，和样品尖端的静电场强度高度相关，而在原子尺度下，样品尖端的静电场分布本就不均匀，想要精准测量其强度几乎不可能。
同时，氢还会降低基底材料的场蒸发阈值——简单说，就是让材料表面的原子更容易被静电场吹走，不同金属和氢结合形成氢化物离子的倾向也差异显著，钛、锆、铌这类金属是典型的高倾向金属。更关键的是，这些氢化物离子的“质荷比”（质量与电荷的比值），常会和材料里其他离子的质荷比重叠，比如ZrH₂⁺和ZrD⁺的质荷比相近，让研究者没法准确识别出氢的真实信号。除此之外，氢还特别喜欢聚在材料晶体的特定极点和晶面上，让检测结果显示这些地方氢浓度异常偏高，形成虚假分布，严重扭曲了氢在材料微结构中的真实状态。
第三个难题是氢原子的超高迁移性，这也是APT分析氢的先天障碍。氢是自然界最小、最轻的原子，在几乎所有工程材料里，它都能以两种方式快速移动：一种是靠热量驱动的热激活扩散，温度越高移动越快；另一种是就算在极低温下，也能穿过材料晶格的无热隧穿扩散——哪怕把温度降到25K（约-248℃）的深冷状态，也没法完全阻止氢原子移动。
从样品的制备、氢和氘的加载，到把样品放进仪器、再到实际做APT分析，这整个过程中，氢原子很容易从针状样品的尖端逸出，或者在材料内部重新分布，最后测出来的结果，根本反映不了材料在实际使用中的氢分布情况。
为了减缓氢的快速移动，研究者们想到了氘代分析——用氘代替氢做实验，可这又带来了新的分析难题。氘是氢的稳定同位素，比氢多了一个中子，天然丰度仅为0.0145%，它的扩散和隧穿速率都比氢慢得多，能有效减少分析过程中的同位素流失，而且它的质荷比是2Da，和氢的1Da能形成基础的区分。
但现在商用的APT仪器，质谱分辨能力还不够高，没法区分开氘离子（D⁺，2Da）和两个氢原子形成的分子离子（H₂⁺，也是2Da），这两种信号叠在一起，氘的真实信号就被彻底盖住了。虽然有些实验数据里会出现峰分裂现象——在2Da的位置，尖锐的小峰是氘离子，宽而矮的峰是氢分子离子，能通过这种特征把二者分开，但这种现象只有在直飞行路径的APT仪器中能看到，在配备了能量补偿反射镜的仪器里，峰分裂会完全消失。
另外，氘的加载很难做到百分百纯净，样品储存过程中，材料里的氘还会和环境中的氢发生交换，都会形成氢氘结合的离子（HD⁺，3Da）；而氢化物和氘化物离子的质荷比也会相互重叠，这些都让信号的解析变得更加复杂。
氢与氘APT分析的系统化优化策略

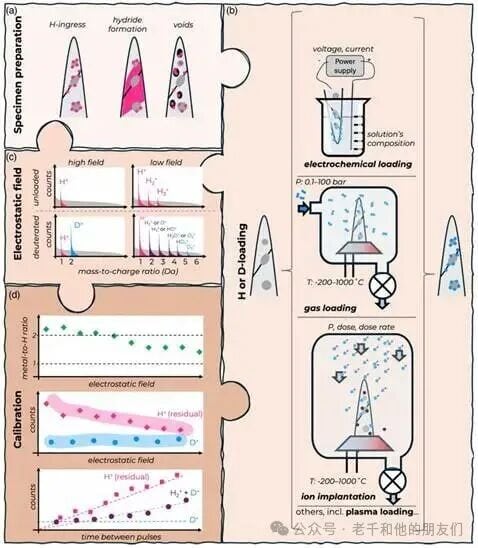

图 2 APT 氢分析的复杂性及优化维度示意图
(a)样品制备过程中产生的氢引入与结构损伤；(b) 多种氢 / 氘加载方法及其关键参数；(c) 不同静电场条件下获得的质谱复杂性；(d) 助力 APT 氢 / 氘分析解读所需的各类校准方法。
要解决APT分析氢同位素的这些难题，不能只盯着一个实验环节，而是需要从样品制备、氢/氘加载、实验条件设置、定量校准四个核心环节出发，打造一套全流程的系统化优化方案。这次研讨会的专家们总结出的这套方法，核心目标就是尽可能减少各种干扰因素，让APT的分析结果更准确、更可重复，哪怕是不同实验室、不同仪器，也能得到相近的实验结果。
1 样品制备：从源头避免氢污染与流失
样品制备是APT分析的第一步，也是最基础、最关键的一步——如果样品里引入了多余的氢，或者结构被破坏，后续的所有分析都失去了意义。这一步的核心原则是：别让多余的氢进到样品里、别让样品里的氢跑掉、别让样品的结构损伤扭曲氢的分布。
对于钛基、锆基、铌基这些对氢特别敏感的合金，业内现在普遍用低温聚焦离子束（FIB）来加工样品，常用的低温温度是液氮温度（77K左右），低温能让仪器腔室里的少量水分不会水解出氢原子，从源头避免氢原子进到样品内部。如果是分析钢材，用电化学抛光的方法制备样品时，一定要严格控制实验条件——常用的电解液是硫酸–甲醇混合液，要精准控制电流密度，避免过程中产生的氢原子被样品表面吸附；如果抛光时不小心引入了过多氢，只需把样品放在150℃以下的烘箱中温和加热一段时间，就能把这些制备过程中引入的氢去掉。
为了避免样品结构受损，还可以用电子束在样品表面镀一层几十纳米厚的铂膜做保护，再用氙等离子体聚焦离子束把样品加工成针状，这样能最大程度减少样品中空位的形成——空位就像氢原子的陷阱，太多陷阱会让氢的分布变得严重失真，甚至空位聚集会形成微小空洞，直接影响分析结果。
样品做好后，不能在空气中直接转移，而是要用液氮冷却的真空转运箱转移，既不让氢因为温度高而扩散，也能防止冰冷的样品在空气中结霜。还可以在样品表面镀一层均匀的氧化铝、氧化钛等氧化物薄膜，这层薄膜就像一道防护屏障，能拦住样品内部的氢，不让它跑到表面再逸出。另外，沿着材料晶体的特定方向制备样品，能让样品尖端的氢蒸发行为保持一致，这对做对比实验和校准实验特别重要。
2 氢/氘加载：让更多同位素留在样品里
给样品加载氢或氘，是研究材料中氢行为的前提，这一步的核心是：让更多的氢/氘成功进到样品里，同时加载后尽可能不让它们跑掉。目前业内主流的加载方法有三种，等离子体加载是近几年新发展的、很有潜力的方法，不同方法的优化重点各有不同。
电化学加载主要用于钢材、铝合金等常规金属，操作时要精准控制电压、电流，还有电解液的成分和酸碱度，还会在电解液中加入少量硫脲等“抑制剂”，防止氢原子重新结合成氢气逸出，必要时还会向电解液中通氮气或氩气，把溶解在里面的氧气、氢气吹走；
气相加载适用于各种金属材料，是把样品放进密封的反应室中，通入氢气或氘气，温度能在-200℃到1000℃之间调节，压力在0.1到100巴之间，现在常用激光加热代替传统的电阻加热，能更精准地控制温度，还能实现快速降温；
离子注入则是用加速器把氢离子或氘离子加速到一定能量（常用几百到几千电子伏特），直接打入样品内部，操作时要控制好离子的剂量和注入速度，同时把样品表面擦干净，防止碳、氧等杂质跟着离子进到样品里。
想让氢/氘更快、更多地进到样品里，还有一个小技巧：在样品表面镀一层几十纳米厚的钯膜，钯是催化氢气分解的“能手”，能把氢气分子快速分解成单个的氢原子，让氢更容易钻进材料内部。对于用聚焦离子束加工的样品，一定要把握好加载时机——在样品粗加工后、精加工成针状前完成加载，这样能最大程度减少加载后氢的流失。加载完成后，要立刻把样品放到液氮温度的低温环境中，再用真空转运箱转移，最大限度减慢氢、氘的移动速度。
3 实验条件：让氢的信号更清晰
设置APT的实验分析条件，核心目标是：减少氢分子离子的产生，让氘的信号更容易识别，同时保持样品尖端的静电场稳定，避免因场强变化导致信号失真。
实验中优先用高压脉冲的方式实现场蒸发，通过向样品施加高频的高压脉冲，增强样品尖端的静电场强度，能大大减少H₂⁺、H₃⁺等分子离子的数量，让氘的信号更突出；激光脉冲的方式只在高压脉冲没法用的时候才用——比如一些脆性材料，高压脉冲会让样品直接断裂，虽然激光脉冲能让更多离子被检测到，提升检测效率，但也会让腔室里的残余氢更容易被电离，让信号分析变得更麻烦，常用的激光波长是紫外光或绿色光。
分析过程中，还有两个关键参数要严格控制：一是检测率，也就是每次脉冲电离的原子数占总原子数的比例，常用范围是0.5%-2%，要保持检测率恒定，避免样品尖端慢慢变钝，导致静电场强度忽高忽低；二是脉冲频率，常用范围是10kHz-200kHz，要结合检测率合理调节，控制残余氢向样品尖端的移动速度，尽量减少它对材料本身氢信号的干扰。
4 定量校准：让检测结果更精准
建立定量校准方法，是这次研讨会的重要成果之一，也打破了大家一直以来APT分析不用校准的固有认知。过去研究者们认为，APT是直接计数离子数量，不用像其他分析技术那样用标样校准，但氢的分析特殊性证明，校准是实现精准定量的关键。研讨会提出了三种简单实用、可落地的校准方法，适合不同的实验场景：
第一种是标样校准，用市面上能买到的TiH₂、TiD₂这些高纯度（99%以上）的稳定氢化物、氘化物做参考样品，先研究这些标样的场蒸发行为和离子损失规律，比如多少比例的氢会以分子离子形式存在，多少会流失，为分析实际样品建立一个统一的定量标准；
第二种是电荷态比校准，利用材料中金属离子的不同电荷状态比例（比如Ti³⁺离子数/Ti²⁺离子数）来监测样品尖端的静电场强度，因为场强变化会直接影响金属离子的电荷态，通过这个比例就能对不同实验、不同样品区域的氢信号进行校准；
第三种是脉冲间隔校准，通过改变脉冲的频率，利用残余氢移动的时间特性——脉冲频率越高，残余氢越难跑到样品尖端，把不同频率下的信号对比，就能把残余氢的信号和样品本身的氢信号分开，同时判断测出来的氢浓度是否准确、有统计意义。
标准化数据报告：让实验结果能重复、可对比
想要让APT分析氢同位素的方法成为行业通用的最佳实践，还有一个关键步骤，就是把实验数据的报告方式标准化。这是因为过去这个领域里，大家记录实验参数的方式五花八门，有的记录了样品冷却温度，有的没记录，有的给出了质谱的原始离子数，有的只给了归一化的图谱，导致别人没法重复做相同的实验，不同研究的结果也没法对比，严重阻碍了领域的发展。
在之前地质材料APT分析报告准则的基础上，研讨会的专家们设计了一套专门用于氢、氘分析的元数据记录表格，这套表格符合科学数据管理的FAIR原则——也就是数据能被找到、能被访问、能相互对比、能被复用，现在可以通过谷歌表格或论文补充信息免费获取。
表格里详细列出了从样品制备到数据处理全流程的50多项关键参数，比如样品怎么制备、用了多低的冷却温度、真空转运的压强是多少、氢/氘加载的温度和压力、用的什么型号的APT仪器、脉冲方式和频率是多少、检测率是多少、用了哪种校准方法、数据处理用了什么软件等等。把这些参数都完整、清晰地记下来，才能让同行评审实验结果，也能让其他实验室的研究者重复做出相同的实验，让研究成果真正有价值。
研讨会还明确建议，在发表学术论文时，补充材料里必须附上三类关键数据，进一步提升实验数据的透明度和可验证性：
第一类是绝对计数的质谱图，横坐标是质荷比（Da/e），纵坐标是实际的离子计数，不能只给归一化的谱图，还要附上CSV格式的原始质谱数据，这样其他研究者才能自己判断氢、氘的信号是否准确、有统计意义；如果质谱图比较复杂，可以分区域展示，让人更容易看明白；
第二类是不同放大倍数的样品电镜照片，一般用扫描电镜（SEM）拍摄，包括样品的尖端、杆部和整体形貌，这样能让别人直观判断样品制备的质量好不好，会不会因为样品形态不规则影响分析结果；
第三类是如果用离子注入的方式加载了氢/氘，要附上离子在材料中分布的模拟图，常用SRIM等专业软件模拟，为分析实际检测到的氢/氘分布提供参考。
这些报告准则已经被研讨会的所有参与者采纳，专家们也希望这能成为APT氢同位素研究的通用同行评审标准，让这个领域的研究更规范、实验结果更能被重复、被对比。
未来：让APT成为氢分析的常规工具
这次研讨会的成果让全球科研界清楚地认识到：APT在研究材料中氢、氘的原子尺度行为上，有着独一无二、不可替代的优势，但它目前还不是一种能常规、精准定量的技术，依然属于高精尖的专用技术。
实验结果对操作细节特别敏感，残余氢干扰、氢的复杂蒸发行为、氢原子快速移动这几个问题叠加在一起，让精准定量变得极具挑战性——现在大多数用APT做的氢研究，还只能描述氢在材料里的大致分布，没法准确算出具体含量，更难实现不同实验室的结果对比。
不过值得高兴的是，科研界对APT氢数据的解读已经越来越谨慎了，大家不再仅凭简单的信号就下结论，而是会用严谨的统计方法分析数据，结合校准结果判断信号的真实性，不会再过度解读那些模糊的噪声信号。这个认知上的转变，为这个领域的规范发展打下了坚实的基础。想要让APT真正成为氢、氘分析的常规工具，未来需要从基础研究、仪器研发、实际实验设计三个方面协同发力，打破技术瓶颈。
在基础研究方面，最关键的是把氢在APT样品表面的微观行为研究透，比如氢怎么粘在样品表面、怎么在表面移动、怎么在强静电场中电离蒸发。还有很多关键科学问题需要解答：氢和工程合金中的不同原子、材料中的缺陷（比如位错、晶界、微小沉淀相）是怎么相互作用的？材料晶体的方向会不会影响氢的聚集和蒸发？静电场强度的细微变化，到底会怎么影响氢的离子形式？
未来可以结合原位表征技术，比如把APT和扫描电镜、透射电镜联用，实时观察氢的行为，把这些问题弄明白，才能不再靠“试错”来设计实验，而是有理论依据地优化实验。
仪器研发是突破技术瓶颈最直接、最有效的办法，也是未来的核心研发方向。首先要研发出超低残余氢背景的APT仪器：用钛基合金代替传统的不锈钢做仪器腔室的部件，因为钛基合金几乎不会释放氢，再配上更先进的吸气泵和低温泵，从源头减少腔室里的残余氢；其次，要提升APT仪器的质谱分辨能力，这是解决氘离子和氢分子离子信号重叠的关键，也是能精准定量分析氘的核心前提；除了改进仪器硬件，还要开发专门用于氢同位素分析的数据处理算法，甚至结合机器学习技术，让计算机自动识别、区分分子离子、氢化物离子、氘化物离子的信号，减少人工分析的误差，让现有的APT仪器也能发挥更大的作用。
在实际实验设计方面，未来的APT实验要越来越贴近工程材料的真实服役条件。现在大多数APT氢研究，都是在实验室高度可控的温和条件下做的，很少考虑氢能设施、聚变堆中影响氢行为的实际因素，比如氢能储罐面临的70MPa高压氢环境、输氢管道的温度循环、聚变堆的中子辐照环境等等。
未来的实验要把这些实际因素融入氢/氘加载方案，比如在高压、辐照条件下给样品加载氢，让APT的分析结果能真正指导耐氢材料的设计和工程的安全运行。同时，APT氢分析的精度也要和具体研究目标匹配：比如想弄明白氢脆的根本原因，就需要精准区分开均匀溶解在材料里的“固溶氢”，和聚在材料缺陷处的“偏聚氢”，这种情况下对精度的要求，比只是大致看看氢的分布要高得多。
参考资料

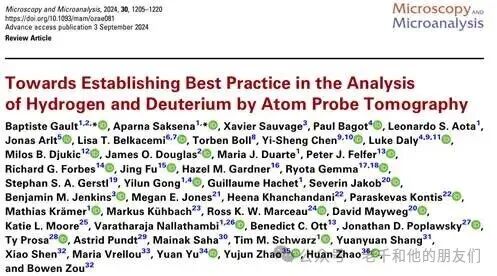

Towards Establishing Best Practice in the Analysis of Hydrogen and Deuterium by Atom Probe Tomography
