扫描电子显微镜（SEM）在20世纪60至70年代经历了从实验室原型到常规表征工具的关键跃迁。Everhart和Thornley于1960年提出的闪烁体—光导—光电倍增管探测器，以对二次电子（SE）近乎完美的收集效率和高达1 MHz的信号带宽，奠定了SEM形貌成像的基石。然而，背散射电子（BSE）——这一携带原子序数、晶体取向和体相成分信息的信号——却始终面临探测效率的根本困境。

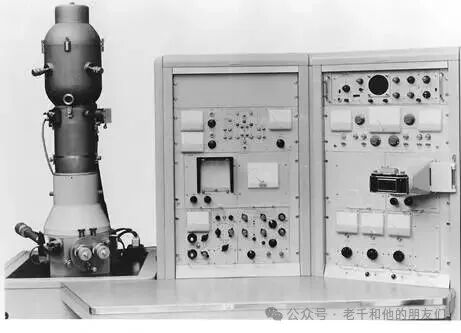

1965年剑桥科学仪器公司推出的Stereoscan MK1——世界上第一台商用扫描电子显微镜。该时代ET探测器已成为SE成像标配，而BSE的高效收集仍是亟待解决的难题。
传统ET探测依赖对样品施加负偏压以排斥SE、直接收集BSE的方案，但其有效收集立体角极小，仅能探测发射方向与探测方向一致的小角度范围内的电子，噪声水平居高不下。半导体探测器虽能以较大立体角工作，却无法与SE模式同时使用（当时的70年代），且安装位置受物镜极靴几何约束。这一困境本质上是BSE高能量、宽角发射特性与探测器几何有限性之间的矛盾。

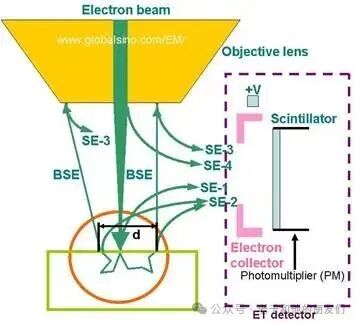

Everhart-Thornley探测器工作原理：SE₁–SE₄四类二次电子与BSE的轨迹及收集方式。ET探测器对SE的高效收集正是Reimer转换方案所复用的成熟探测链。
BSE➡️SE转换探测的起源
Reimer和Volbert提出的BSE/SE转换探测系统（L. Reimer, B. Volbert ，scanning,1979），其核心洞察在于：既然BSE难以被直接高效收集，而SE的收集技术已臻成熟，何不在探测之前完成一次信号身份的转换？
这一思路并非凭空而生。Moll等人（1978, 1979）和Walker、Booker（1976）均尝试过将BSE引导至转换板产生SE后再探测，但存在转换效率低、对样品电场干扰大等缺陷。Reimer和Volbert的超越在于：将转换板移至物镜下极靴面下方，以正偏压栅网吸引转换SE，并以接地栅网将电场限制在转换板一侧，确保样品表面电场不受探测器模式切换的影响，从而实现了大立体角BSE收集。

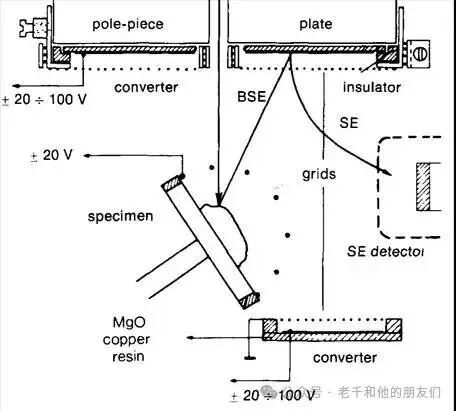

BSE/SE转换板的设计与布置。下极靴下方和样品上方各设一块涂覆MgO的转换板，配合正偏压栅网将转换产生的SE引向Everhart-Thornley探测器。接地栅网确保样品电场不受干扰。
这一设计的精妙之处在于以弱捕强——利用BSE轰击转换板产生的低能SE作为信息载体，借助成熟的SE探测通道完成高灵敏接收。从信息论角度看，这是一种信道转换策略：将信噪比差的BSE信道映射到信噪比优的SE信道，以少量信息损失换取整体探测增益。
为什么选择MgO转换板？
转换板的材料选择是整个系统的关键。金属表面的二次电子产额δ在入射电子能量大于数keV时通常小于1，且随能量增加以E⁻⁰·⁸的规律衰减。理想的转换材料应在δ(E)曲线的极大值附近工作，具有粗糙表面以进一步提高产额，且易于制备。
Reimer和Volbert选择以镁烟薰法在铜板上沉积MgO微晶涂层。其物理逻辑在于：MgO涂层在10–30 keV范围内表现出δ≈0.9的近似能量无关的二次电子产额，且存在“自偏置”效应——当η+δ>1时涂层表面带正电，正电场反过来抑制SE发射，直至η+δ≈1达到动态平衡。这避免了金属转换板中δ随BSE能量下降而上升、低能BSE被过度加权的问题。考虑到低能BSE来自样品较深区域、固有分辨率较差，能量无关的转换因子对图像质量提升具有实质意义。
更具创新性的是分区转换板设计。将下极靴下方的转换板分割为独立偏置的扇区，即可实现BSE发射方向的选择探测。四象限分割板的A+B与A−B信号组合可分别提取形貌和成分信息，这一思路与后来的半导体对探测器（如Kimoto和Hashimoto的双子探测器）异曲同工。
成像对比度的解耦
转换探测系统实现了成像对比度的有效解耦。ET探测器的BSE图像，形貌衬度与原子序数衬度往往纠缠不清：倾斜表面因BSE产额增加而变亮，高原子序数区域同样因背散射系数增大而变亮，二者难以区分。

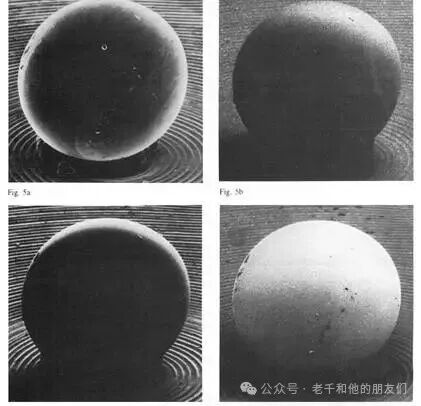

0.5 mm钢球在Al样品台上的成像对比（Φ=65°, E=20 keV）。(a) SE模式，边缘效应显著；(b) 传统BSE模式，方向依赖性强、噪声高；(c) 下转换板BSE/SE模式，形貌衬度被抑制；(d) 上转换板BSE/SE模式，亮度均匀、噪声最低。L. Reimer, B. Volbert ，scanning,1979
Reimer和Volbert通过钢球样品的系列成像展示了这一解耦能力：SE模式下边缘效应显著，传统BSE模式方向依赖性强且噪声高，而转换模式下钢球亮度均匀、噪声显著降低、形貌衬度被有效抑制。在共晶Al-Ag合金中，转换模式以原子序数衬度为主，Ag富集相明亮而Al基体较暗，表面粗糙度干扰被大幅削弱。

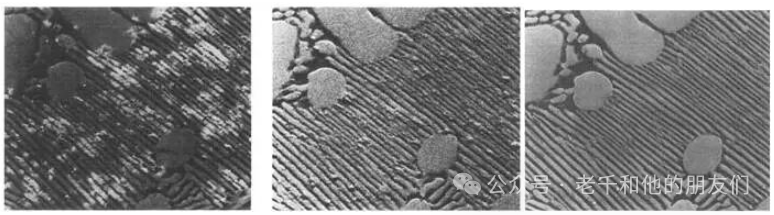

共晶Al-Ag合金（Φ=45°, E=20 keV）。(a) SE模式以表面粗糙度衬度为主；(b) 传统BSE模式形貌与成分衬度混杂；(c) 上转换板BSE/SE模式以原子序数衬度为主，Ag相明亮、噪声降低。
尽管转换探测在概念上优雅且实验上有效，其局限同样突出。首先，转换效率并非完全能量无关——低能BSE的转换行为缺乏系统表征，而这部分电子恰来自样品较深区域、分辨率较差。其次，MgO涂层在高真空中长期使用后可能因碳污染退化，长期稳定性未获验证。第三，间接探测过程中SE的能量和角度分布可能引入信号畸变，定量成像校准难度高于直接探测。
冷场电镜的转换探测实践
Reimer和Volbert的转换思想在当代商用FESEM中并未消失，而是以高度集成化的形式延续至今，其中最具代表性的是日立冷场发射电镜系列。

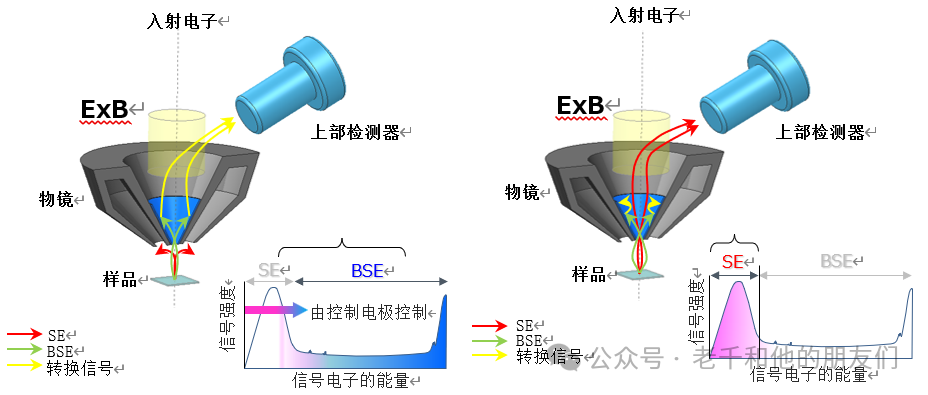

日立在物镜内部设置了信号转换电极（Au电极）1，并与正交电磁场（ExB）协同工作（称为SuperExB）：SE模式下，BSE以及由BSE轰击转换电极产生的SE3被转换电极捕获吸收，仅样品发射的SE穿过正交电磁场区域到达上部闪烁体探测器；BSE模式下，BSE轰击转换电极产生二次电子（SE3），由同一上部探测器接收。通过连续调节转换电极电压，可实现原始SE与转换BSE信号的无级混合。这一设计将Reimer当年的外置转换板移入物镜内部，并用SuperExB完成能量–角度选择，是转换探测思想与现代电子光学深度融合的产物。
备注1：日立选用可主动加偏压的金转换电极而非 1979 年的氧化镁被动涂层方案，核心是前者能与 SuperExB 正交电磁场系统联动，实现 SE/BSE 无级混合调控，同时在低能 BSE 适配性、长期耐轰击稳定性、镜筒内精密集成工艺上，更适配其镜筒内转换式探测的整体技术路线。
日立把 BSE-SE 转换原理和半浸没式物镜、正交电磁场（E×B）结合起来，做了一套有自身特点的镜筒内背散射电子探测方案，性能特点都源于间接转换、复用 SE 探测链的基本逻辑，核心特点如下：
第一，低电压（≤5kV）、高束流（上百pA）、短工作距离下 BSE 信号灵敏度高，样品着陆能量低到 0.5 kV 还能采集到 BSE 信号。但这个优势有明确的适用边界：高束流、工作距离在 1.5~2.5mm的最优区间里效果最好；束流降下来、工作距离变大，BSE 转 SE 的转换效率就会逐步下降，BSE 的信号优势也就慢慢收窄。

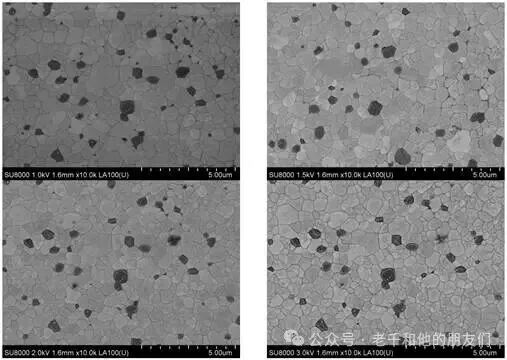

氧化铝增韧氧化锆陶瓷（ZTA），UP探测器在1kV，1.5kV，2kV，3kV加速电压下的BSE图
第二，SE 和 BSE 信号可以混合调节，只用在同一条探测器链上调电压，就能连续切换纯 SE、纯转换 BSE，或者任意比例的混合信号。
第三，低角背散射电子的收集立体角大。转换电极覆盖了极靴下方很大一片区域，收低发射角 BSE（LA-BSE）的效率比传统侧向安装的 E-T 探测器 BSE 模式高很多，信号受样品方向的影响更小。
当前的趋势是，高端FESEM往往多探测器并存——半导体BSE探测器或闪烁体BSE探测器，由用户根据成像目标选择最优路径。虽然日立冷场仍然坚持镜筒内转换路线，但也给了用户镜筒内半导体BSE探测器的可选项。
回望这篇1979年的论文，其价值不仅在于提出一种具体的探测器设计，更在于展示了一种思维方式：当直接探测遭遇物理极限时，信号身份的转换可能是突破瓶颈的关键。日立冷场电镜坚守并发展这一路线，证明了转换探测的价值。与此同时，半导体和闪烁体探测器的技术进步也说明，没有任何一种方案能够包打天下——多探测器融合、按需切换，才是当代FESEM成像的常态。
