玻璃纤维的表面极度光滑且处于化学惰性。在多数复合材料应用中，研究人员通常需要引入有机硅烷对其进行改性处理，以增加其与树脂基体之间的界面咬合力。
近期，斯图加特大学的研究团队在 Surface & Coatings Technology 上发表了一项关于在线处理系统的工艺进展 (“Characterization and optimization of an atmospheric plasma deposition system for in-line glass fibers treatment”)。研究构建了一套大气压非平衡等离子射流 (APECVD) 系统，以取代易引发环境污染的传统湿涂法，在玻璃纤维上连续且原位地沉积出超薄的有机硅纳米膜。
被静电遮蔽的微观形貌
要摸清等离子气相沉积新工艺的基础表现，最直观的检验就是采用扫描电镜 (SEM) 观测。等离子气相沉积经常在基底上形成不规则的“岛”或“团簇”，要看清这些离散的界面结合层，放大倍率通常要提升至数万倍。这在实际的高分辨成像环节中，对材料表面的导电连续性提出了极为苛刻的要求。
其一是高频发生的静电干扰。二氧化硅本体和表层附着的有机硅聚合物同属高阻抗绝缘体。高能电子束连续扫描极易引发强烈的荷电现象。这不仅会导致视场局部高亮、焦点严重漂移，甚至容易将电荷溢出所致的图像散光，误判为原本存在的纳米级裂纹或孔隙。
其二是被忽视的曲面遮蔽。玻璃纤维通常是十几微米直径的圆柱体，传统单向自上而下的溅射镀膜方式往往难以全方位覆盖其侧面。未能形成连续连接的导电膜层会留下局部分布的绝缘盲区，使得真实形貌依然受困于二次电子乱射之中。

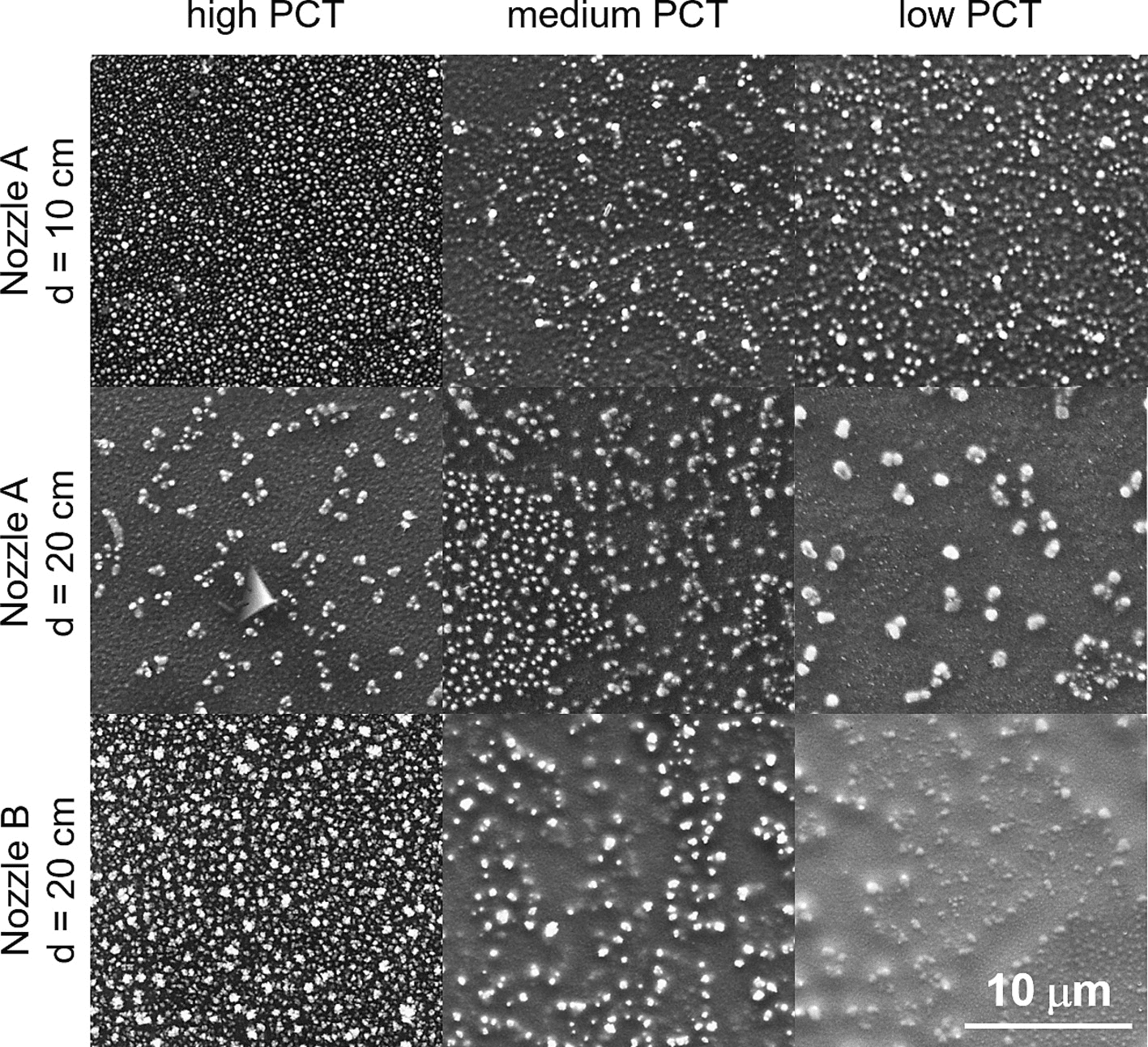

经不同大气压等离子参数沉积后，玻璃纤维表面微观形貌的 SEM 观测。必须仰赖高质量的导电前处理，才能还原微凸结构上的绝缘薄膜分布。
针对上述立体绝缘结构的表征需求，广州竞赢的 JY-S120A全自动离子溅射仪能够实现对样品表面进行兼顾导电且形貌保真度高的前处理。
解决形貌曲率不导电的关键在于低压直流磁控溅射技术搭配旋转倾斜样品台所具有的多向沉积分布特性。打破了单一的直线沉积路径，使得金属微粒能以更多元的入射角度到达基底。此种机制极大改善了圆柱状玻璃纤维侧壁覆盖率，大幅消解了复杂曲面容易残存的荷电积聚盲区。
同时，由于气相有机纳米膜对热应力高度敏感，过量的热传递都会导致原始涂层结构坍塌变形，失去材料原真性。JY-S120A 的“冷态溅射”在高速抽气机制与数字恒流控制下，大幅抑制了高能粒子轰击过程中的热能激增，这能使导电金属以细密的面貌铺展，最大程度让科研人员观测到有机薄膜真正的原生边界。
小结
呈现材料的真实形貌是深挖改性机制的前提。通过采用适配表面有机涂层的冷态低压制样工艺脱去电荷掩蔽，研究人员排除了形貌表征中的虚假干扰。这为评估常压等离子体聚合机理及复合材料微观断裂模型提供了高保真的结构实证。
