描述
PELCO® 石墨烯支持膜
适合TEM, SEM, SPM & 研究
石墨烯有单层、2层、3-5层和6-8层几种规格
基片有微栅、2000目铜网、单窗口硅氮和超平整二氧化硅
晶体结构的石墨烯支持膜
MAADF Image of single-layer Graphene (bar = 1nm) on Holey Silicon Nitride product. Ref: J. Kotakoski, et. al. Nano Letters, 2015
Graphene on Lacey Carbon基于微栅的石墨烯支持膜
适合TEM, SEM, SPM & 研究
这种石墨烯支持膜是基于300目铜网上的微栅膜上。我们可以提供单层、2层、3-5层和6-8层石墨烯膜，膜覆盖与整个基片上。由于存在不可避免的折叠，造成膜的有效率为75% 。因其独特的性能，石墨烯支持膜可提供更好的导电性，并且比一般的支持膜更薄。虽然为晶体结构的支持膜，但它对产生信号的影响比较小。这使得单层和2层石墨烯支持膜非常适合于高分辨率成像、纳米颗粒成像和弱对比性材料和界面成像。

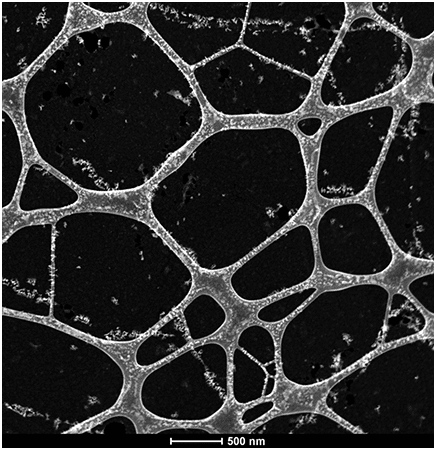

基于微栅的单层石墨烯在低倍TEM中的图像。Marker bar = 500nm

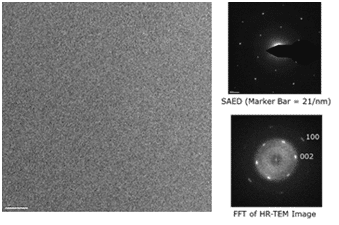

单层石墨烯在高倍TEM中的图像。 Marker bar = 5nm

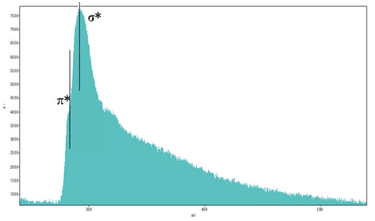

单层石墨烯的EELS谱图

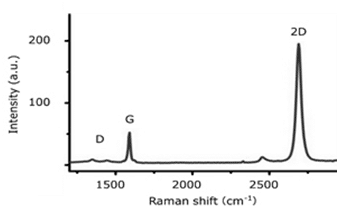

单层石墨烯的典型Raman谱图
石墨烯的性能
- 单层石墨烯膜的电阻为 600Ω/sq.
- 单层石墨烯的厚度大约为0.35nm, 透明性为 96.4%.
- 2层石墨烯的厚度大约为0.7nm, 透明性为 92.7%.
- 3-5层石墨烯的厚度介于 1.0 – 1.7nm, 透明性介于 90.4 – 85.8%.
- 6-8层石墨烯的厚度介于 2.1 – 2.8nm, 透明性介于83.2 – 78.5%.
PELCO®的石墨烯面内系数为 0.9TPa，而Scotch Tape™的石墨烯面内系数为.0 TPa。

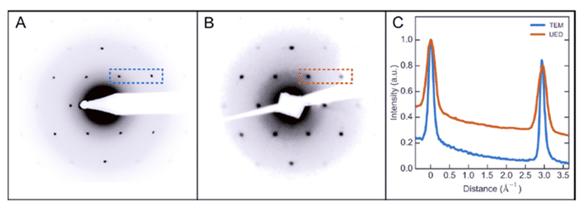

石墨烯支持膜的衍射图对比 (a) TEM在80 kV 下，(b) UED在 6 kV下. (c)是在 (a)和(b)衍射图中对应的高亮区域曲线性能. Ref: Badali, et. al. Struct. Dyn. 3, 034302 (2016).
PELCO® 氧化石墨烯支持膜
适合 TEM, SEM, SPM & 研究
2层氧化石墨烯微栅支持膜
PELCO® 氧化石墨烯支持膜
PELCO氧化石墨烯支持膜是来源于单层和2层PELCO石墨烯支持膜，与石墨烯支持膜不同的是石墨烯做了氧化处理。氧化处理后的膜具有亲水性，更适合生命科学的应用和研究。
氧化石墨烯利用率为70%左右。
通过EELS测试，单层氧化石墨烯的膜厚在0.8-1.2nm之间，2层氧化石墨烯的膜厚在1-1.5nm之间。

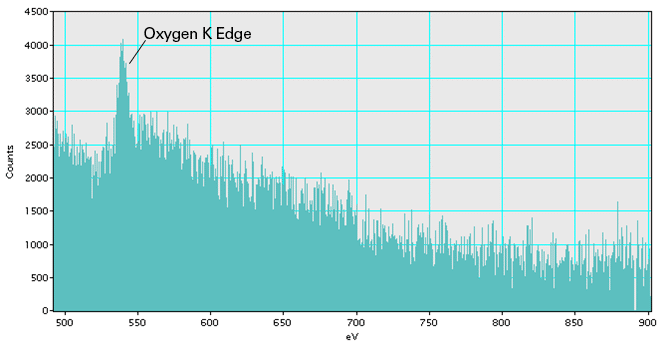

2层石墨烯支持膜的EELS 谱图
