AutoGrid 与夹持工具

AutoGrid 与夹持工具

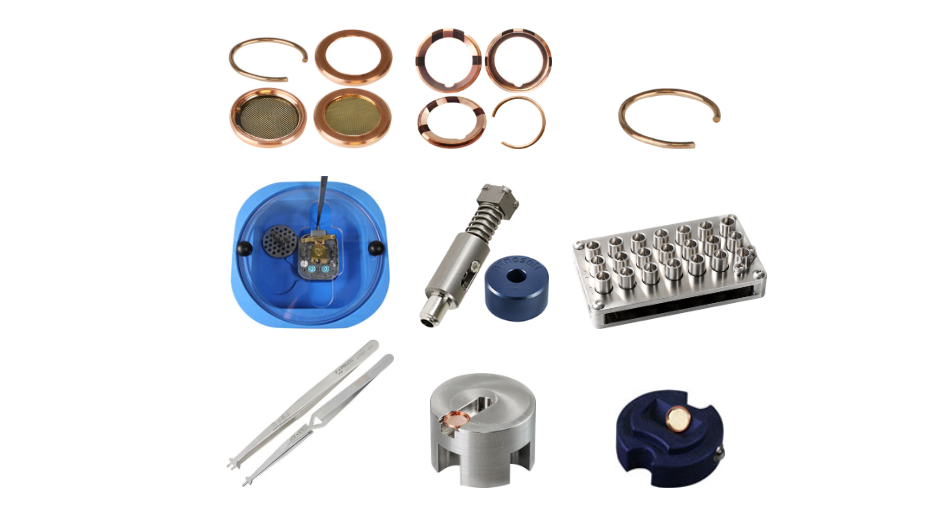

本页面产品为 Thermo Fisher Scientific（TFS）冷冻电镜自动装载系统使用的 AutoGrid 环、C-clips 及相关夹持工具，适用于 Krios、Glacios、Tundra、Talos 等设备，同时提供用于 Cryo-FIB、JEOL CryoARM 以及 AutoGrid 夹持和检查操作的相关工具。

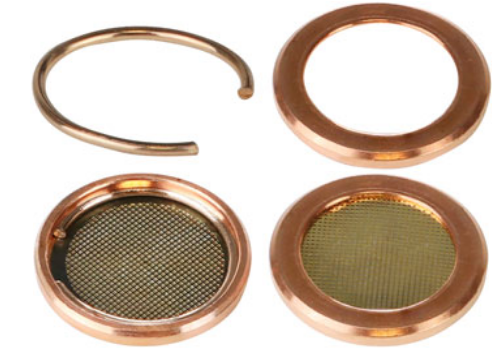

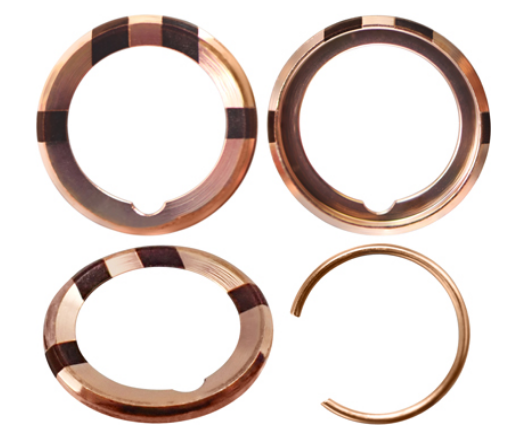

AutoGrid 环与 C-clips

TFS 冷冻电镜自动装载系统载网夹持

产品编号：47000-650 / 47000-651

高品质、功能等效的 AutoGrid 环与 C-clips，兼容TFS 原厂产品及相关夹持站和工具。采用精密制造技术和质量控制工艺，几何尺寸与材料与 TFS 环功能等效。

适用于 TFS Krios、Glacios、Tundra、Talos 等冷冻电镜系统。

FIB AutoGrid 环与 C-clips

TFS Cryo-FIB系统FIB载网夹持

产品编号：47000-652

FIB AutoGrid 环用于 TFS Cryo-FIB 系统中的FIB载网夹持。相比标准TFS FIB环，采用整圈斜面设计和双面方向标记。

设计特点

采用与标准 AutoGrid 环相同的制造和质量控制工艺。

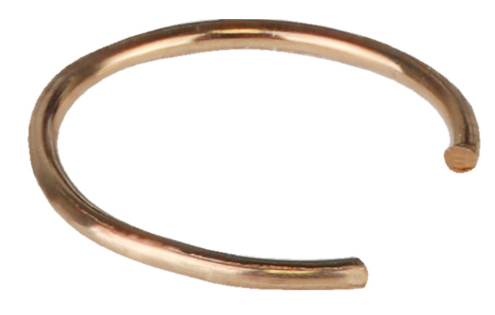

JEOL CryoARM C-clips

产品编号：47000-910

兼容 JEOL CryoARM 系统，可用于相关卡匣及自动装载操作。C-clips 可重复使用，也可根据实际使用情况进行更换。

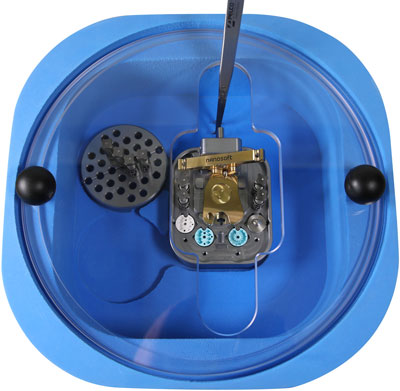

夹持站（Clipping Station）

产品编号：47000-615 / 47000-616 / 47000-617

专为 TFS 自动装载系统的 AutoGrid 夹持操作设计，便于在液氮环境下进行夹持工具和载网盒的操作。

主要特点

夹持工具（Clipping Tools）

47000-611 系列

用于在夹持站中夹持 AutoGrid。操作方式与 Thermo Fisher 版本相同，兼容 TFS 夹持站。采用镊子按压方式释放 C-clip，结构紧凑，可在液氮中长时间保持无霜。

配套工具

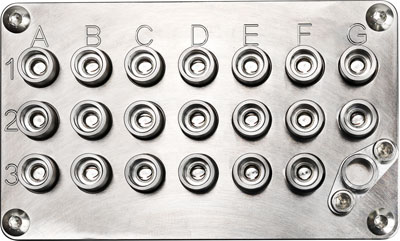

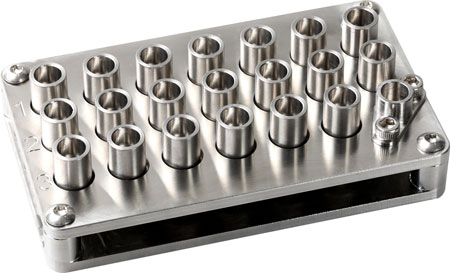

C-clip 分配器与夹持工具抓取器

产品编号：47000-620 / 47000-621

用于在液氮环境下直接为夹持工具装填 C-clip。C-clip 分配器设有 20 个预装孔，可在室温下预装后直接放入夹持站。

配合底部定位孔，可实现单支工具连续夹持多个载网，减少反复升温和干燥操作。

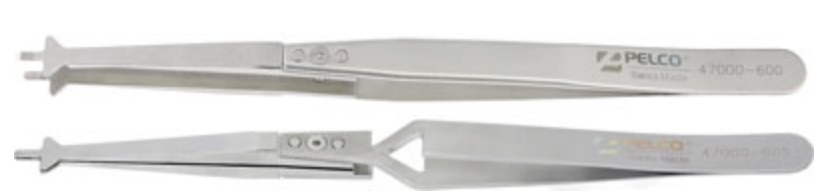

AutoGrid 镊子

产品编号：47000-600 / 47000-605

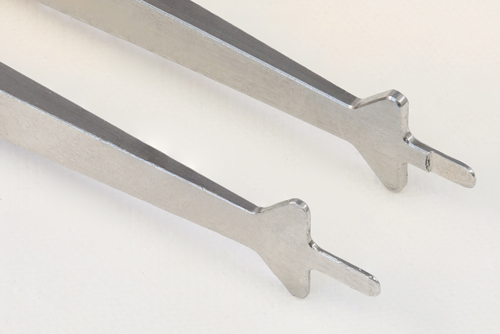

尖端采用台阶切口，可牢固夹持 AutoGrid，方便在夹持站和卡匣之间进行安全转移。
提供标准手柄和自锁手柄两种版本。

AutoGrid 解夹工具

产品编号：47000-606

用于从 AutoGrid 环中取出已夹持的TEM载网，使载网能够在 AutoGrid 和非 AutoGrid 系统之间重新使用。
可在液氮环境下配合 AutoGrid 镊子及钩状显微工具使用。

相关工具：13688B 钩状显微工具；13675 显微工具手柄。

注：AutoGrid 为一次性耗材。解夹后 AutoGrid 环可能发生损坏，不建议重复使用o形环和 C-clip。

AutoGrid 检查工具

产品编号：47000-610

用于 AutoGrid 装入卡匣前的最终夹持质量检查。
工具可放入 TFS 卡匣装载站，通过翻转检查载网是否牢固夹持，
帮助避免因夹持不良导致自动装载系统出现故障。
